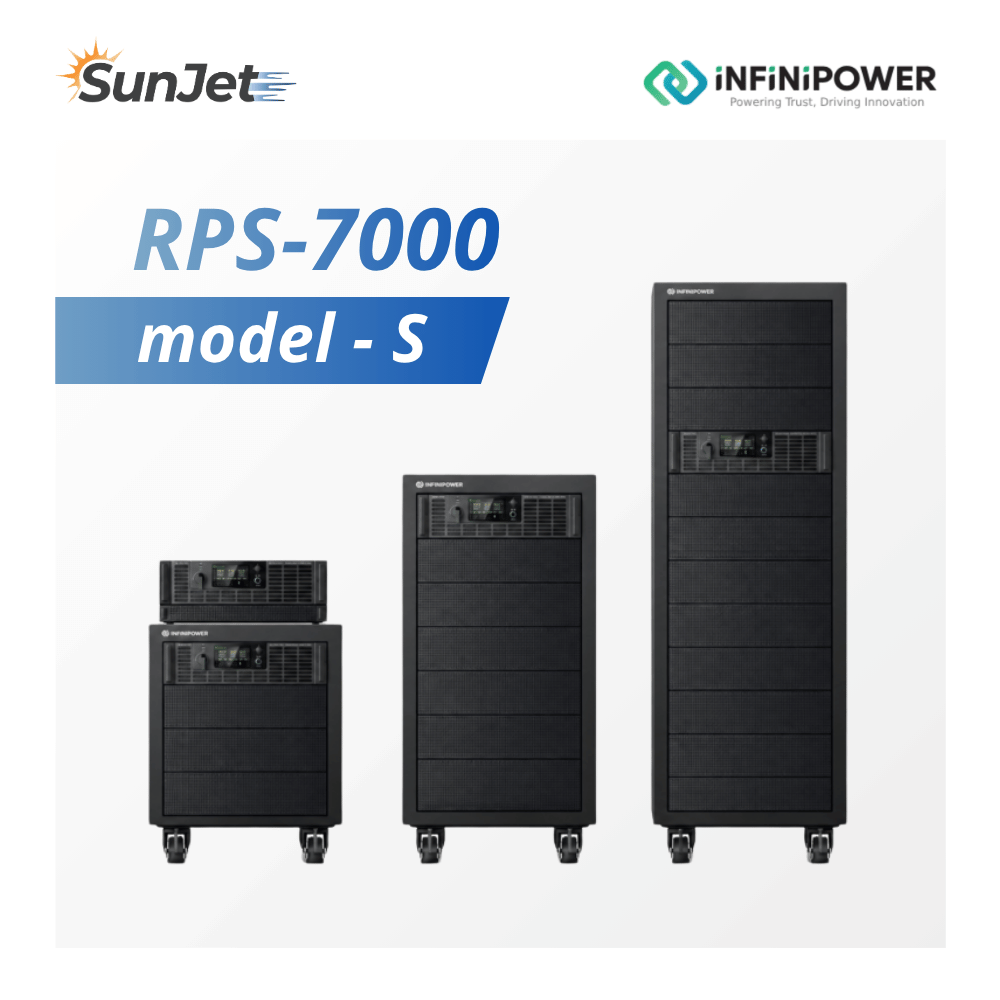

iNFiNiPOWER-RPS7000-S大功率可編程交/直流電源供應器
商品編號產品資訊
產品特色
RPS7000-S 為高精度可編程交/直流電源供應器，3U 體積即提供 22.5kVA 強大輸出。具備寬廣頻率調整與高精度 Sequence 編程能力，專為自動化測試 (ATE) 、機櫃整合與航太/國防電力測試打造。
RPS7000-S 提供 AC、DC 以及 AC+DC 輸出模式，輸出波形失真度低、穩定性極佳。內建強大的可編程 (List/Step/Pulse) 功能與任意波形編輯器，使用者可自訂各種電壓波動、突波與中斷測試。
產品特色
• 超高功率密度 3U/22.5kVA：
業界少有的體積與功率比，完美適配 ATE 測試機櫃整合。
• 多元輸出模式 (AC / DC / AC+DC)：
頻率可調範圍廣，輕鬆涵蓋通用商業電力至航空 400Hz 系統需求。
• 靈活 Sequence 自訂編程：
可輕鬆編輯 Step、Jump、Pulse 等複雜電源變化波形，滿足各類品管長時間老化與突波測試。
RPS7000-S 是一台追求極致穩定度與高功率密度的可編程交/直流電源供應器。針對自動化測試系統 (ATE) 與產線嚴苛的連續運轉需求，RPS7000-S 在僅僅 3U 高度的機身內，提供了高達 22.5kVA 的強悍功率輸出，大幅節省測試機櫃的寶貴空間。
具備全面的 AC、DC、AC+DC 輸出功能，及任意波型編程，適用於航空、船舶、資料中心伺服器、工業用電源等對精度與效能要求極高的研發與生產測試。專為 AI Server、Data Center、高功率電源模組與關鍵基礎設施測試需求而設計。無論是家電產品的全球電壓相容性驗證，還是航太國防（如 400Hz/800Hz）高頻電源測試，RPS7000-S 都能提供精準且無懈可擊的電力支援。
▶ 選型指南
| 項目 | RPS-7006 | RPS-7009 | RPS-7012 | RPS-7015 | RPS-7018 | RPS-7022 |
|---|---|---|---|---|---|---|
| 輸出相位 | 1Ø / 3Ø | |||||
| 功率範圍 | 0 – 6 kVA | 0 – 9 kVA | 0 – 12 kVA | 0 – 15 kVA | 0 – 18 kVA | 0 – 22.5 kVA |
| 輸出電壓 |
1Ø2W: 0 – 350V 1Ø3W: 0 – 350V (相電壓), 0 – 700V (線電壓) 3Ø4W: 0 – 350V (相電壓), 0 – 606V (線電壓) |
|||||
| 輸出電壓（選配） |
1Ø2W: 0 – 400V 1Ø3W: 0 – 400V (相電壓), 0 – 800V (線電壓) 3Ø4W: 0 – 400V (相電壓), 0 – 692V (線電壓) |
|||||
| 輸出電流 | 1Ø2W: 72A 1Ø3W & 3Ø4W: 24A |
1Ø2W: 96A 1Ø3W & 3Ø4W: 32A |
1Ø2W: 105A 1Ø3W & 3Ø4W: 35A |
1Ø2W: 120A 1Ø3W & 3Ø4W: 40A |
1Ø2W: 144A 1Ø3W & 3Ø4W: 48A |
— |
| 輸出頻率 | DC, 30.00 – 150.0 Hz（選配：DC, 30.00 – 1000.0 Hz） | |||||
| 總諧波失真（THD） | <0.3% @ 50/60Hz | |||||
| 線路調整率 | ± 0.1% | |||||
| 負載調整率 | ± 0.2% | |||||
| 效率 | >90% | |||||
| DC 輸出功率 | 0 – 6 kW | 0 – 9 kW | 0 – 12 kW | 0 – 15 kW | 0 – 18 kW | 0 – 22.5 kW |
| DC 輸出電壓 | 1Ø2W: ±495V, 1Ø3W: ±990V, 3Ø4W: ±495V | |||||
| DC 輸出電壓（選配） | 1Ø2W: ±565V, 1Ø3W: ±1130V, 3Ø4W: ±565V | |||||
| DC 輸出電流 | 1Ø2W: 54A 1Ø3W & 3Ø4W: 18A |
1Ø2W: 72A 1Ø3W & 3Ø4W: 24A |
1Ø2W: 78.75A 1Ø3W & 3Ø4W: 26.25A |
1Ø2W: 90A 1Ø3W & 3Ø4W: 30A |
1Ø2W: 108A 1Ø3W & 3Ø4W: 36A |
— |
| 頻率設定精度 | 設定值的 ± 0.01%（電壓 > 10V） | |||||
| 相位角範圍（起始／結束） | 0 – 359.9° | |||||
| 諧波合成功能 | 50/60Hz 基波頻率下，最高支援第 50 次諧波 | |||||
| 電壓量測範圍 |
1Ø2W: 0 – 350V 1Ø3W: 0 – 350V (相電壓), 0 – 700V (線電壓) 3Ø4W: 0 – 350V (相電壓), 0 – 606V (線電壓) |
|||||
| 電壓量測範圍 (DC) | 1Ø2W: ±495V, 1Ø3W: ±990V, 3Ø4W: ±495V | |||||
| 功率量測精度 | ± (讀值的 0.4% + 0.4% F.S.) | |||||
| 輸入電壓 | 200 – 240 VL-L ± 10%, 380 – 480 VL-L ± 10% | |||||
| 輸入頻率 | 47 – 63Hz | |||||
| 通訊介面 | 標準：USB、Ethernet、External I/O (DB25)；選配：GPIB、CAN Bus | |||||
| 型號 | 輸出電壓 Vac | 輸出電流 (Aac) | 輸出功率 (Pac) |
相位 | 高度 | ||
|---|---|---|---|---|---|---|---|
| V L-N | V L-L | Arms (1Ø) | Arms (3Ø) | ||||
| RPS-7006 | 350V | 606V | 72A | 24A | 6kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7009 | 350V | 606V | 96A | 32A | 9kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7012 | 350V | 606V | 105A | 35A | 12kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7015 | 350V | 606V | 120A | 40A | 15kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7018 | 350V | 606V | 144A | 48A | 18kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7022 | 350V | 606V | 144A | 48A | 22.5kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7045 | 350V | 606V | 288A | 96A | 45kVA | 3Ø、1Ø、分相 | 6U |
| RPS-7067 | 350V | 606V | 432A | 144A | 67.5kVA | 3Ø、1Ø、分相 | 15U |
| RPS-7090 | 350V | 606V | 576A | 192A | 90kVA | 3Ø、1Ø、分相 | 25U |
| RPS-7112 | 350V | 606V | 720A | 240A | 112.5kVA | 3Ø、1Ø、分相 | 25U |
| RPS-7225 | 350V | 606V | 1440A | 480A | 225kVA | 3Ø、1Ø、分相 | 42U |
「RPS7000 系列採用模組化高功率硬體架構，依據軟體授權與韌體配置不同，分為 G/L/B/S 四種專用型號，規格詳情請參閱 RPS7000 系列通用規格下載。如需特定韌體功能選配，請與我們的技術團隊聯繫。」
