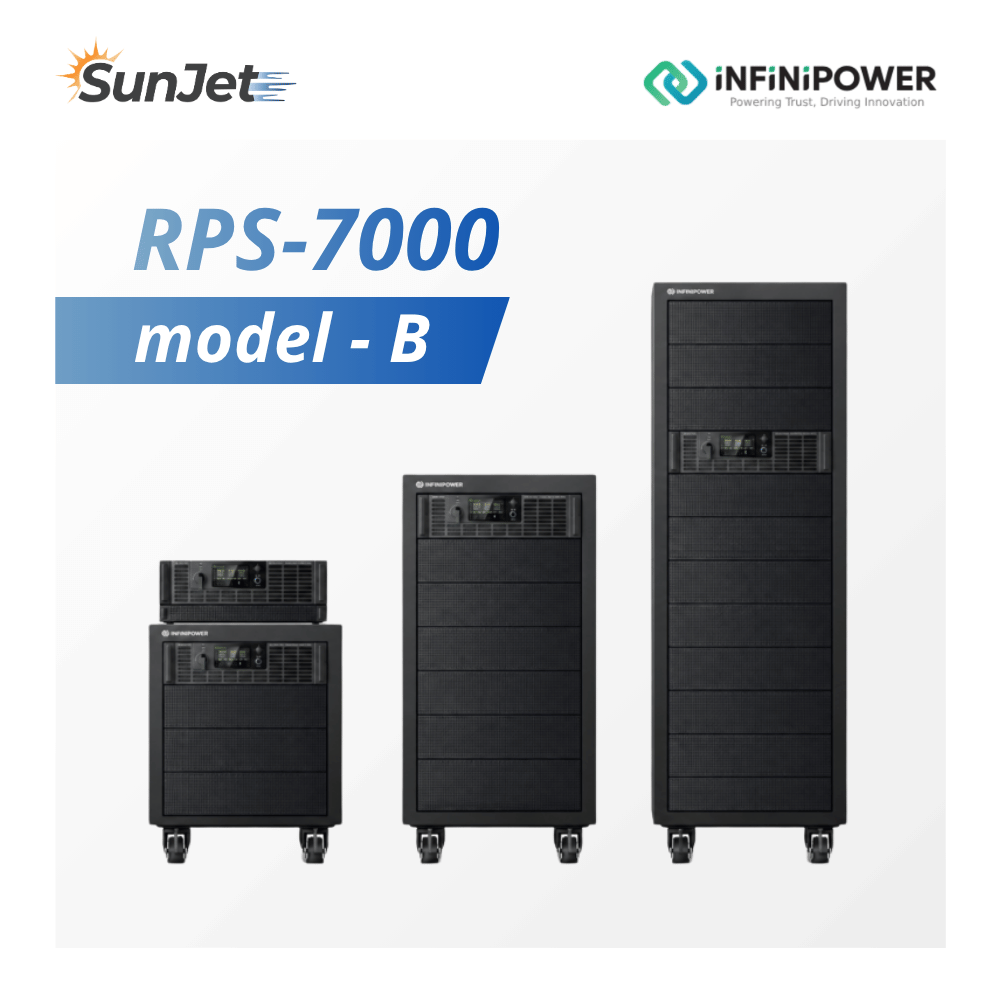

iNFiNiPOWER-RPS7000-B 電池模擬器與測試系統
商品編號產品資訊
產品特色
RPS7000-B 整合「電網模擬器」與「交/直流負載」，是專為 V2G、雙向車載充電器（OBC）與 PCS 變流器打造的全方位雙向測試平台。單台設備即可滿足 Source 與 Load 雙向能量流動需求，並能透過電路視覺化介面，即時掌握三相電壓、頻率、負載與待測設備之間的及能量路徑。
此外，它提供完整的動態測試模式，可模擬電網各類擾動與暫態事件，協助工程師精確評估異常下的設備效能與保護機制。從測試設定、觸發到狀態判讀，直覺流暢的操作流程能大幅降低負擔，顯著提升測試的一致性與可重現性。
產品特色
• 一機雙用，效益加倍：
結合 Source 與 Load 雙重角色，減少 50% 機櫃空間佔用與設備採購預算。
• 四象限無縫動態切換：
電流與電壓切換毫秒級回應，完美支援 V2G 及雙向充放電極限動態測試。
• 高精度輸出與拉載控制：
提供高解析度之量測數據，兼具純淨電源輸出與精準負載吸收。
RPS7000-B 是專為雙向電力電子與微電網應用量身打造的二合一整合測試系統。在車聯網 (V2G)、雙向車載充電器 (Bi-directional OBC) 與儲能變流器 (PCS) 的測試中，設備經常需要在「提供能量 (Source)」與「吸收能量 (Load)」之間瞬間切換。傳統做法需要分別購買電網模擬器與電子負載，不僅佔用雙倍機櫃空間，更增加設備採購成本。
RPS7000-B 在單一 3U 平台上完美的將電網模擬器與交/直流負載功能合而為一。具備四象限無縫切換能力，能在正負電流與電壓之間高速切換，完美呈現雙向設備的動態響應特性。無須更換接線即可一套完成雙向充放電驗證，是研發實驗室極致性價比的首選。
▶ 選型指南
| 項目 | RPS-7006 | RPS-7009 | RPS-7012 | RPS-7015 | RPS-7018 | RPS-7022 |
|---|---|---|---|---|---|---|
| 輸出相位 | 1Ø / 3Ø | |||||
| 功率範圍 | 0 – 6 kVA | 0 – 9 kVA | 0 – 12 kVA | 0 – 15 kVA | 0 – 18 kVA | 0 – 22.5 kVA |
| 輸出電壓 |
1Ø2W: 0 – 350V 1Ø3W: 0 – 350V (相電壓), 0 – 700V (線電壓) 3Ø4W: 0 – 350V (相電壓), 0 – 606V (線電壓) |
|||||
| 輸出電壓（選配） |
1Ø2W: 0 – 400V 1Ø3W: 0 – 400V (相電壓), 0 – 800V (線電壓) 3Ø4W: 0 – 400V (相電壓), 0 – 692V (線電壓) |
|||||
| 輸出電流 | 1Ø2W: 72A 1Ø3W & 3Ø4W: 24A |
1Ø2W: 96A 1Ø3W & 3Ø4W: 32A |
1Ø2W: 105A 1Ø3W & 3Ø4W: 35A |
1Ø2W: 120A 1Ø3W & 3Ø4W: 40A |
1Ø2W: 144A 1Ø3W & 3Ø4W: 48A |
— |
| 輸出頻率 | DC, 30.00 – 150.0 Hz（選配：DC, 30.00 – 1000.0 Hz） | |||||
| 總諧波失真（THD） | <0.3% @ 50/60Hz | |||||
| 線路調整率 | ± 0.1% | |||||
| 負載調整率 | ± 0.2% | |||||
| 效率 | >90% | |||||
| DC 輸出功率 | 0 – 6 kW | 0 – 9 kW | 0 – 12 kW | 0 – 15 kW | 0 – 18 kW | 0 – 22.5 kW |
| DC 輸出電壓 | 1Ø2W: ±495V, 1Ø3W: ±990V, 3Ø4W: ±495V | |||||
| DC 輸出電壓（選配） | 1Ø2W: ±565V, 1Ø3W: ±1130V, 3Ø4W: ±565V | |||||
| DC 輸出電流 | 1Ø2W: 54A 1Ø3W & 3Ø4W: 18A |
1Ø2W: 72A 1Ø3W & 3Ø4W: 24A |
1Ø2W: 78.75A 1Ø3W & 3Ø4W: 26.25A |
1Ø2W: 90A 1Ø3W & 3Ø4W: 30A |
1Ø2W: 108A 1Ø3W & 3Ø4W: 36A |
— |
| 頻率設定精度 | 設定值的 ± 0.01%（電壓 > 10V） | |||||
| 相位角範圍（起始／結束） | 0 – 359.9° | |||||
| 諧波合成功能 | 50/60Hz 基波頻率下，最高支援第 50 次諧波 | |||||
| 電壓量測範圍 |
1Ø2W: 0 – 350V 1Ø3W: 0 – 350V (相電壓), 0 – 700V (線電壓) 3Ø4W: 0 – 350V (相電壓), 0 – 606V (線電壓) |
|||||
| 電壓量測範圍 (DC) | 1Ø2W: ±495V, 1Ø3W: ±990V, 3Ø4W: ±495V | |||||
| 功率量測精度 | ± (讀值的 0.4% + 0.4% F.S.) | |||||
| 輸入電壓 | 200 – 240 VL-L ± 10%, 380 – 480 VL-L ± 10% | |||||
| 輸入頻率 | 47 – 63Hz | |||||
| 通訊介面 | 標準：USB、Ethernet、External I/O (DB25)；選配：GPIB、CAN Bus | |||||
| 型號 | 輸出電壓 Vac | 輸出電流 (Aac) | 輸出功率 (Pac) |
相位 | 高度 | ||
|---|---|---|---|---|---|---|---|
| V L-N | V L-L | Arms (1Ø) | Arms (3Ø) | ||||
| RPS-7006 | 350V | 606V | 72A | 24A | 6kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7009 | 350V | 606V | 96A | 32A | 9kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7012 | 350V | 606V | 105A | 35A | 12kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7015 | 350V | 606V | 120A | 40A | 15kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7018 | 350V | 606V | 144A | 48A | 18kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7022 | 350V | 606V | 144A | 48A | 22.5kVA | 3Ø、1Ø、分相 | 3U |
| RPS-7045 | 350V | 606V | 288A | 96A | 45kVA | 3Ø、1Ø、分相 | 6U |
| RPS-7067 | 350V | 606V | 432A | 144A | 67.5kVA | 3Ø、1Ø、分相 | 15U |
| RPS-7090 | 350V | 606V | 576A | 192A | 90kVA | 3Ø、1Ø、分相 | 25U |
| RPS-7112 | 350V | 606V | 720A | 240A | 112.5kVA | 3Ø、1Ø、分相 | 25U |
| RPS-7225 | 350V | 606V | 1440A | 480A | 225kVA | 3Ø、1Ø、分相 | 42U |
「RPS7000 系列採用模組化高功率硬體架構，依據軟體授權與韌體配置不同，分為 G/L/B/S 四種專用型號，規格詳情請參閱 RPS7000 系列通用規格下載。如需特定韌體功能選配，請與我們的技術團隊聯繫。」
