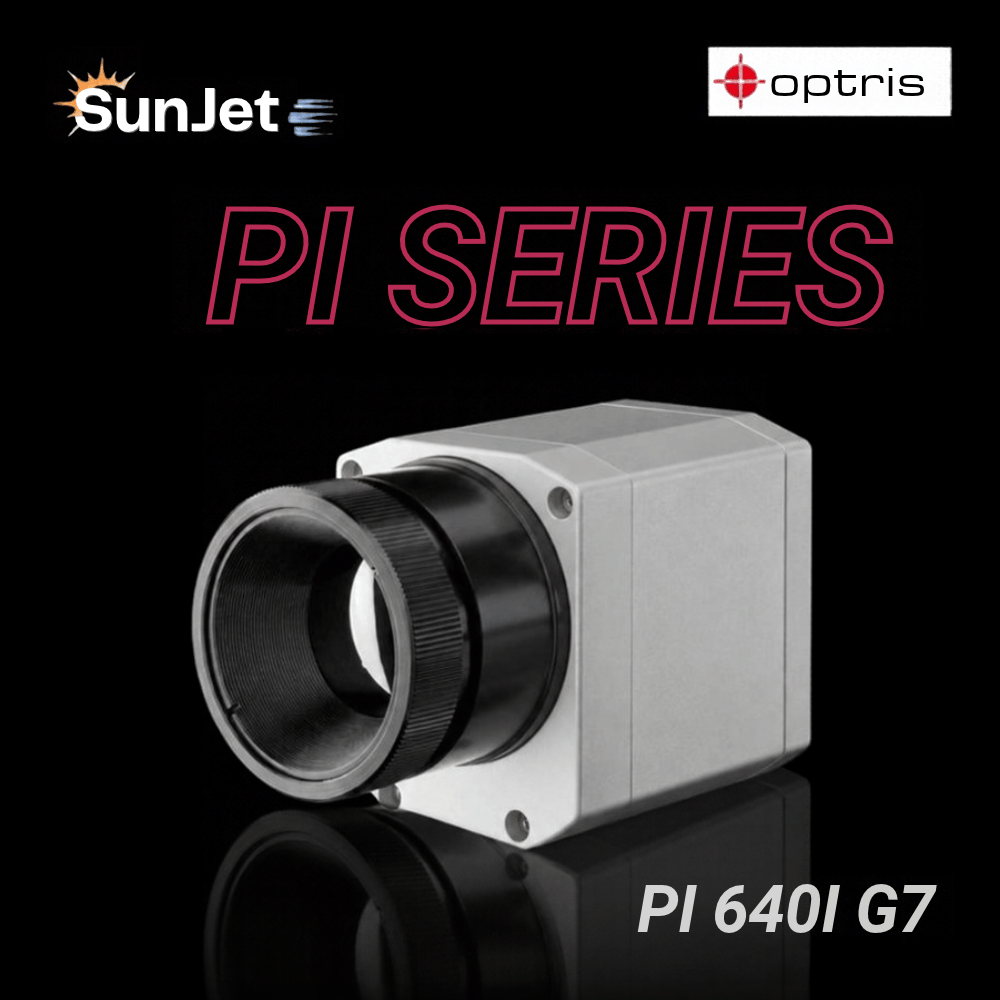

Optris PI 640i G7 是專為玻璃製程設計的固定式熱像儀，採用 7.9 µm 光譜波段，利用一般玻璃在此波段具有較高放射率的特性，降低反射、透射及觀測角度對量測結果的影響，適合玻璃生產線的連續溫度監測。

熱像儀提供 640 × 480 像素 VGA 熱影像，搭配 17 µm 像素間距，可呈現細部溫度分布與局部異常。全畫面更新率為 32 Hz，在 640 × 120 像素子畫面模式下最高可達 125 Hz，方便監測快速移動的玻璃與短暫溫度變化。最小量測視場（MFOV）為 3 × 3 像素，可針對小區域熱點進行溫度分析。

PI 640i G7 提供多種可更換鏡頭，視場角涵蓋 15° × 11° 至 120° × 100°，可依工作距離及監測範圍選擇合適光學配置。其中，120° 超廣角鏡頭能在有限安裝空間內涵蓋大面積區域，適合大型熔爐、浮法玻璃產線及玻璃強化製程的溫度監控。

標準測溫範圍為 150°C～900°C；透過額外的原廠校正，測溫上限可延伸至 3000°C，以滿足極高溫製程的量測與熱影像觀察需求。

搭配 PIX Connect 軟體，可將偵測器中的任一列設定為線掃描，同時取得連續溫度剖面與完整熱影像。此方式可作為傳統機械反射鏡式線掃描器的替代方案，減少安裝空間與機械維護需求。

軟體亦提供冷熱點搜尋、直方圖、溫度剖面、影像相減、警報及錄影回放等功能。使用者可從即時或已錄製的輻射熱影像中讀取各像素的校正溫度，協助進行製程分析、品質紀錄與異常追蹤。

產品特色

產品特色

玻璃專用 7.9 µm 波段

降低反射與透射影響，提升玻璃表面溫度監測的可靠性。

VGA 成像與高速量測

640 × 480 像素、32 Hz 全畫面； 640 × 120 像素子畫面最高 125 Hz。

120° 超廣角與可更換鏡頭

視場角涵蓋 15° × 11° 至 120° × 100°，兼顧局部與大範圍監測。

線掃描與熱影像分析

搭配 PIX Connect，同步取得溫度剖面與熱影像，支援警報與錄影回放。

產品描述與功能深度解析

I. 高解析度紅外線熱成像技術｜專為玻璃製程與科研應用設計

PI 640i G7 是一款高性能紅外線熱像儀，專為研究人員與製程工程師打造，支援遠端溫度測量並適用於科研與製程控制。在標準配置下，該設備可提供高解析度 VGA 影像品質，測量溫度範圍為 150°C 至 900°C，並可透過校準擴展至高達 3000°C 的高溫測量。Optris Precision 系列產品以其精確的輻射測量與清晰的影像品質而聞名。對於玻璃製程而言，精確的溫度量測取決於材料發射率，而發射率會受到多種因素影響，因此需依應用條件進行調整。G7 所採用的 7.9 µm 光譜範圍與玻璃材料的最高發射率相匹配，可透過降低反射率與透射率來簡化遠距離溫度測量。此外，此波段能減少觀測角度對發射率的影響，使表面溫度即使在傾斜觀測角度下仍可被可靠測量。

II. 高品質光學系統與高速影像擷取｜精確量測小型目標區域

PI 640i G7 採用 17 µm 像素尺寸設計，可實現僅需 3 × 3 像素的超小測量視野，使其能精確量測小面積區域。其高品質、大尺寸光學元件可確保影像清晰、畸變極小且亮度均勻。使用者可依需求從多種可互換鏡頭中選擇，以獲得最佳視野與像素覆蓋範圍。此熱像儀在標準模式下的幀率為 32 Hz，而在高速模式下可達 125 Hz，非常適合監控快速的製造流程與動態溫度變化。

III. PIX Connect 熱影像分析平台｜支援線掃描與製程監控

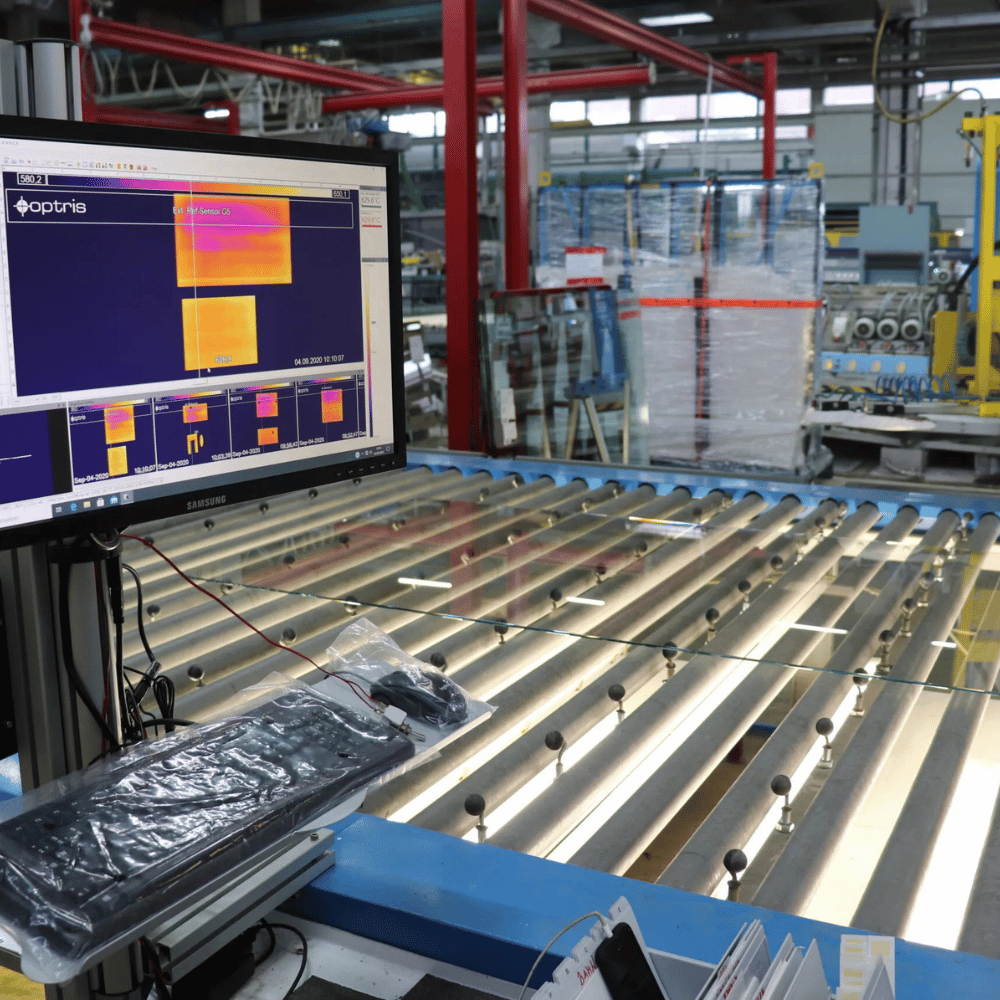

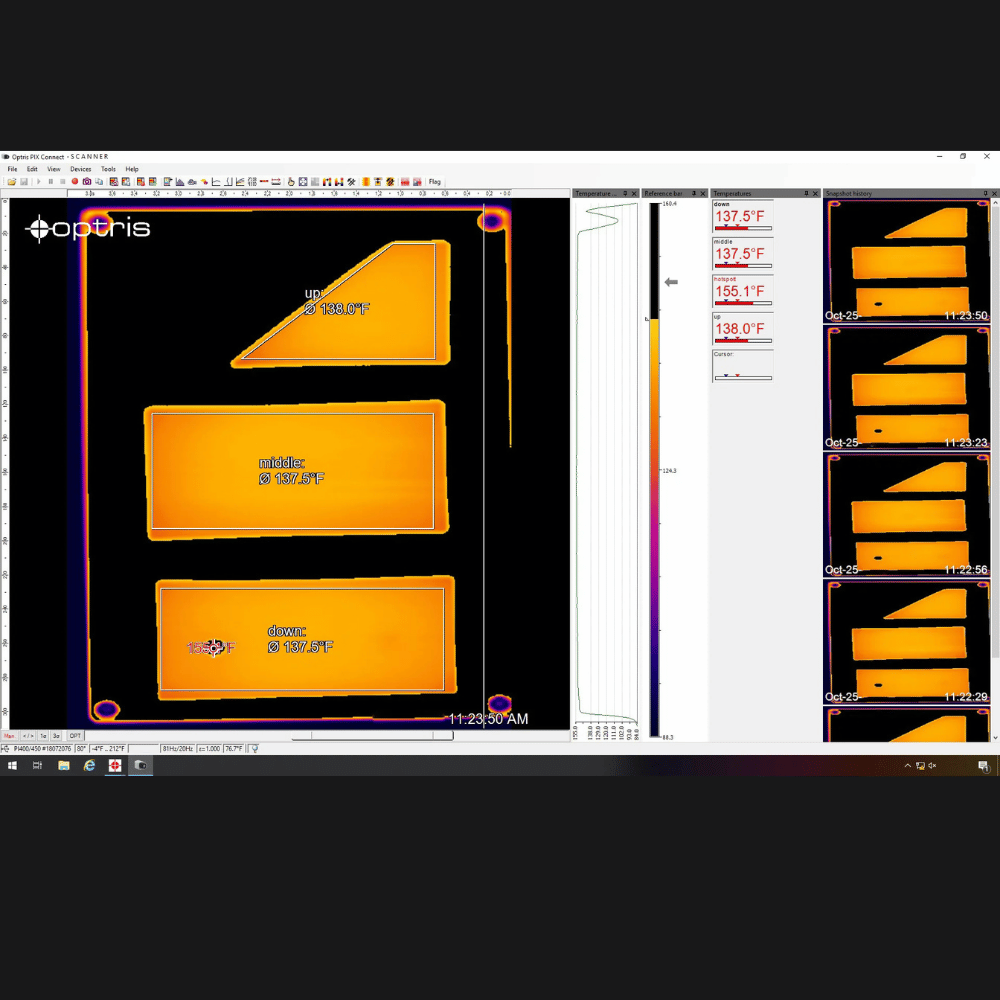

PI 640i G7 可搭配 Optris PIX Connect 軟體使用，該軟體可免費下載並提供免費更新。PIX Connect 軟體套件提供完整的熱影像分析工具，包括熱點與冷點定位、直方圖、溫度曲線分析、影像相減以及其他熱影像處理功能。透過此基於 PC 的平台，研究人員與製程工程師可以從場景中的任意像素提取並記錄完全校準的溫度測量值。使用者可從即時或已錄製的熱影像影片中提取溫度—時間資料，並可從任意大小或形狀的區域以及複雜警報訊號中擷取最高、最低與平均溫度。系統亦支援逐幀回放已儲存的熱影像，以擷取輻射圖像並在溫度變化期間觸發快照。此外，PI 640i G7 重新定義了玻璃產業的線掃描應用方式，其線掃描功能可將二維影像轉換為沿單線顯示的連續溫度變化，使玻璃生產線上的溫度監控與分析更加直觀。

IV. 線掃描整合與工業耐用設計｜適用嚴苛製程環境

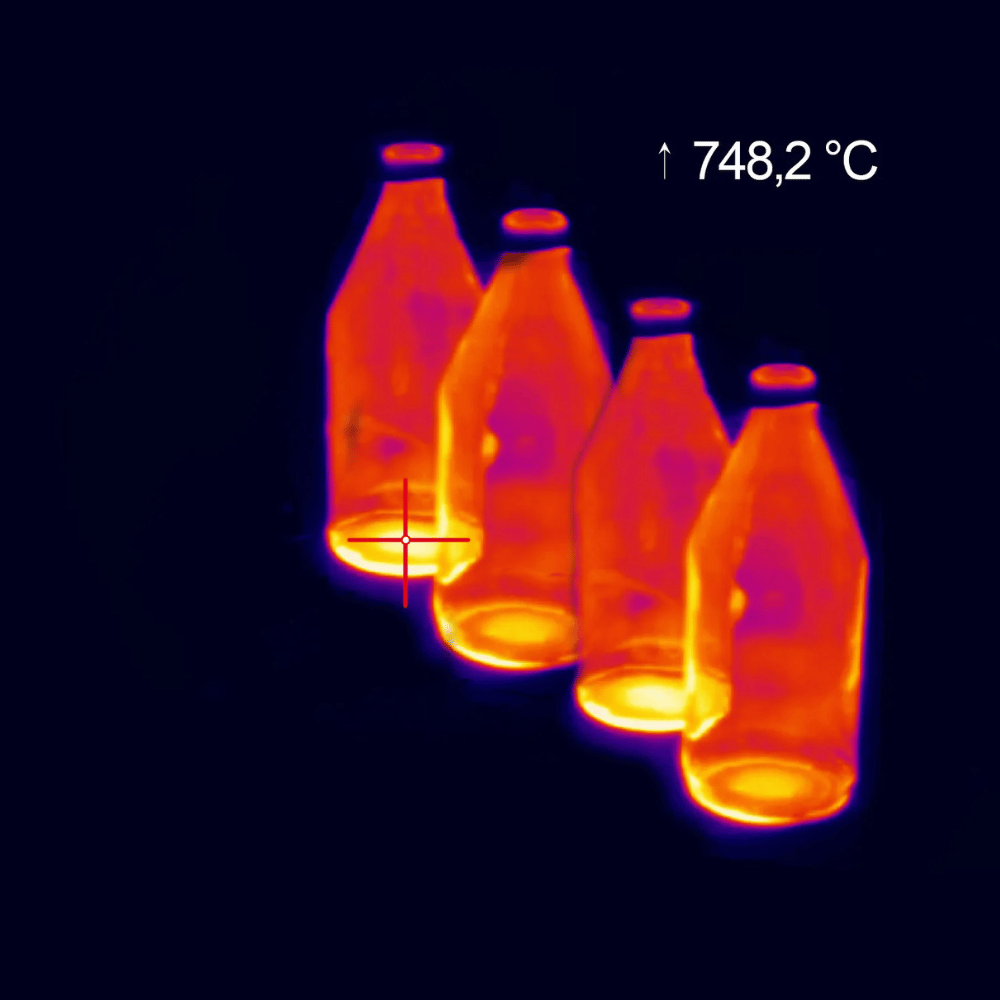

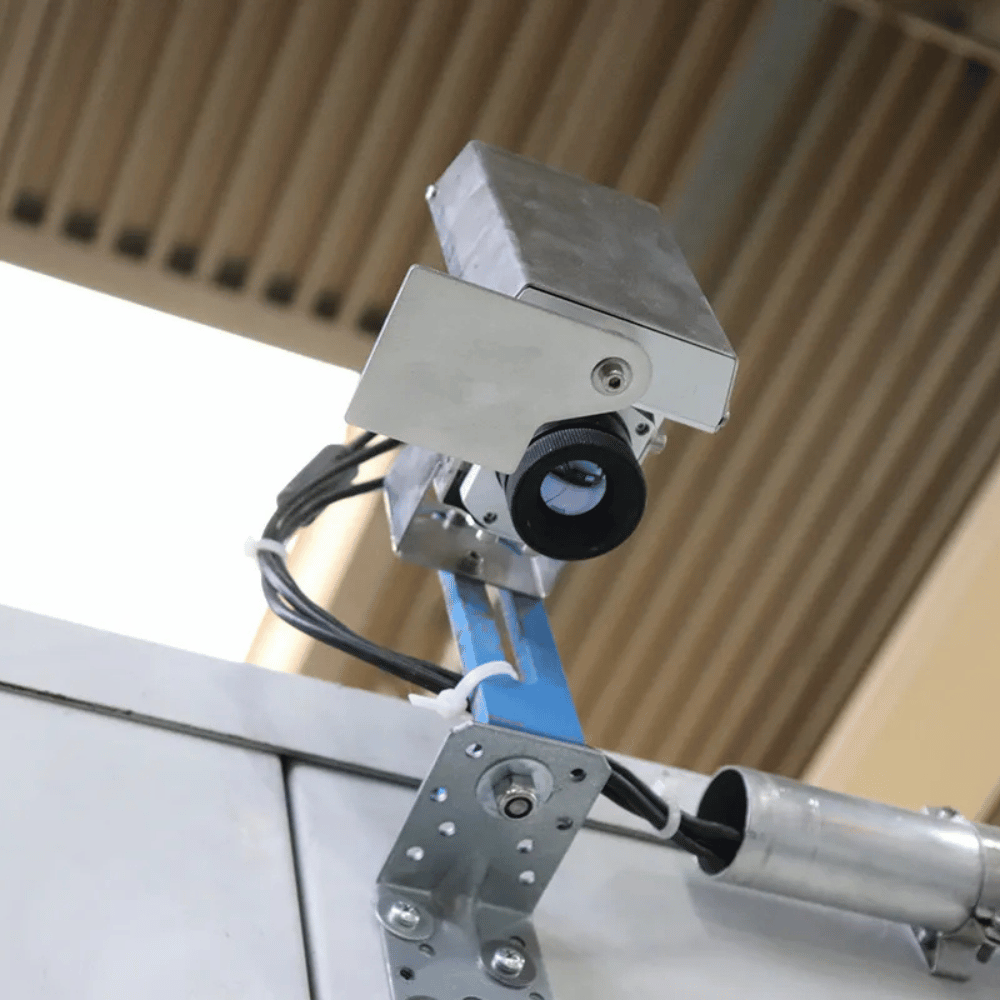

透過 PIX Connect 軟體，使用者可從偵測器陣列中選擇任意一條線進行掃描，同時仍可取得完整紅外線影像，以獲得更多製程背景資訊。例如，搭配 90° 鏡頭的 PI 640i G7 可在浮法製程中掃描整塊玻璃板的寬度（最大可達 4 公尺），若需要更大的掃描範圍，亦可將多台相機影像合併於軟體中進行分析。透過 640 × 120 像素的子幀模式，系統可在 125 Hz 的頻率下擷取影像，以獲得無失真且無模糊的熱影像。PI 640i G7 的攝影機頭設計堅固且緊湊，具備 IP67（NEMA 4）防護等級，可在 0°C 至 70°C 的環境溫度下運作而無需額外保護。多種配件可支援嚴苛環境應用，例如水冷外殼可在高達 315°C 的環境溫度下保護相機並整合工業製程介面 (IPI)，空氣吹掃裝置可防止灰塵與蒸氣影響光學元件，而戶外加熱外殼則可確保在各種天候條件下穩定運作。系統亦可透過工業製程介面將溫度或警報訊號以電流或繼電器輸出傳送至 PLC 或其他控制系統，並可在達到指定溫度條件時觸發影像或視訊擷取。PI 640i G7 由德國設計與製造，並提供校準證書，以滿足工業測量與可追溯性文件需求。

Optris PI 640i G7 規格

產品型號 Model Number	PI 640i G7 120° × 100°	PI 640i G7 90° × 64°	PI 640i G7 60° × 45°	PI 640i G7 33° × 25°	PI 640i G7 15° × 11°
感測器 Detector
光學解析度 Optical resolution	640 × 480 像素	640 × 480 像素	640 × 480 像素	640 × 480 像素	640 × 480 像素
像素間距 Pixel pitch	17 µm	17 µm	17 µm	17 µm	17 µm
感測器 Detector	非制冷探測器	非制冷探測器	非制冷探測器	非制冷探測器	非制冷探測器
光譜範圍 Spectral Range	7.9 µm	7.9 µm	7.9 µm	7.9 µm	7.9 µm
光學濾光片 Optical Filter	整合式	整合式	整合式	整合式	整合式
幀率 Frame rate	全解析度：32 Hz 線掃描：125 Hz	全解析度：32 Hz 線掃描：125 Hz	全解析度：32 Hz 線掃描：125 Hz	全解析度：32 Hz 線掃描：125 Hz	全解析度：32 Hz 線掃描：125 Hz
光學 Optical
視野 Field of View	120° × 100°	90° × 64°	60° × 45°	33° × 25°	15° × 11°
焦距 Focal length [mm]	3.5	7.7	10.5	18.7	41.5
F值／光圈值 F Number	1.0	0.8	0.8	0.8	1.0
光學分辨率 Distance to Spot ratio (D:S)	61 : 1	105 : 1	181 : 1	354 : 1	800 : 1
目標最小距離 Minimum Distance to target	200 mm	200 mm	200 mm	300 mm	500 mm
可互換光學元件 Interchangeable optics	可更換	可更換	可更換	可更換	可更換
測量 Measurement
目標溫度範圍 Object Measurement Range	150–3000 °C 150–1500 °C	150–3000 °C 150–1500 °C	150–3000 °C 150–1500 °C	150–3000 °C 150–1500 °C	150–3000 °C 150–1500 °C
精度 Accuracy	±2 °C 或 ±2% 以較大者為準	±2 °C 或 ±2% 以較大者為準	±2 °C 或 ±2% 以較大者為準	±2 °C 或 ±2% 以較大者為準	±2 °C 或 ±2% 以較大者為準
熱靈敏度 NETD	80 mK	80 mK	80 mK	80 mK	80 mK
最小可偵測光斑尺寸（IFOV）：1 像素 Smallest detectable Spot Size IFOV: 1 pixel	1.2 mm	0.7 mm	0.4 mm	0.3 mm	0.2 mm
最小可測量光斑尺寸 Smallest measurable Spot Size MFOV	3.6 mm	2.1 mm	1.2 mm	0.9 mm	0.6 mm
測量視場 MFOV Measurement Field of View	3 × 3 像素	3 × 3 像素	3 × 3 像素	3 × 3 像素	3 × 3 像素
熱機時間 Warm-up time	10 min	10 min	10 min	10 min	10 min
發射率／透射率／反射率 Emissivity / Transmissivity / Reflectivity	可調整範圍： 0.100–1.100	可調整範圍： 0.100–1.100	可調整範圍： 0.100–1.100	可調整範圍： 0.100–1.100	可調整範圍： 0.100–1.100
