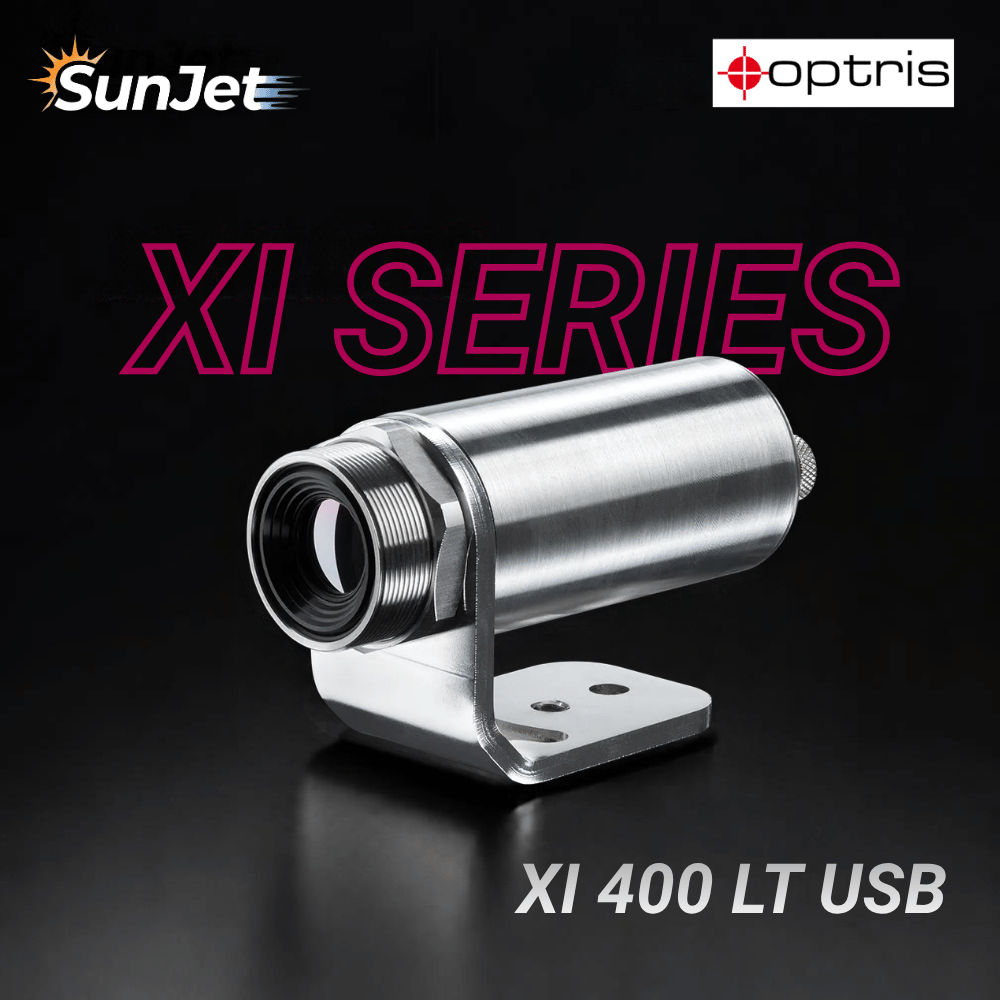

Optris Xi 400 LT USB – 小型工業USB紅外線熱像儀

商品編號

產品資訊

Optris Xi 400 LT USB 是一款固定式熱像儀，專為工業環境中的非接觸式紅外線溫度量測而設計。採用 8～14 µm 長波紅外線波段，搭載 382 × 288 像素感測器，測溫範圍涵蓋 −20 °C 至 1500 °C，可呈現目標的溫度分布，協助操作人員掌握製程中的熱變化。

Xi 400 LT USB 的距離光點比最高可達 390:1，適合從遠距離量測小型目標。電動對焦功能支援遠端調整，方便依工作距離設定焦距，提升目標對準與表面溫度量測的便利性。相機採用非制冷微測輻射熱計感測器，無需掃描反射鏡，兼具耐用性與成本效益。

本產品於德國設計與製造，精巧、堅固且防水的機身適合固定式或支架安裝，可應用於嚴苛工業環境中的長期監測。透過 USB 連接，影像記錄最高可達 80 Hz，有助於追蹤快速熱變化；線掃描功能則可擷取短暫通過視野的移動物件，適合連續製程的溫度監控。

相機提供類比與數位輸出及製程介面，方便整合至工業機械與控制系統。搭配免費 PIX Connect 軟體，可進行熱點偵測、影像合併、輻射測溫影片記錄、溫度資料分析與匯出。另提供開發套件，支援機器整合與客製化應用。

產品特色

清晰成像與遠端對焦

382 × 288 像素解析度，距離光點比最高 390:1，搭配電動對焦，方便遠距離量測。

高速影像與線掃描

影像記錄最高可達 80 Hz，搭配線掃描功能，掌握快速製程及移動物件的溫度變化。

USB 連接與系統整合

支援 USB 連接、類比與數位輸出及製程介面，方便整合至工業設備與控制系統。

熱影像分析與記錄

搭配免費 PIX Connect，支援熱點偵測、影像合併、輻射測溫影片記錄及資料分析匯出。

產品描述與功能深度解析

I. 工業級長波熱成像性能｜精確量測與遠距監控能力

Optris Xi 400 LT USB 是一款工業級長波長 USB 熱像儀，可提供精確、經濟高效且可重複的非接觸式熱成像功能。這款固定式熱像儀使操作人員能夠取得詳細的熱剖面圖，特別適用於進階監控與製程監測應用。

本產品專為工業用途而設計，工作於長波紅外光譜範圍內，具備 382 x 288 像素的中等解析度熱成像能力，可精確量測 -20°C 至 1500°C 的寬廣溫度範圍。高達 390:1 的距離光斑比，使其能夠在遠距離下可靠監測小型目標；電動調焦功能則可進行精確的遠端調整，以獲得穩定且準確的表面溫度量測結果。

II. 非冷卻紅外線成像架構｜高可靠、耐用且具成本效益

Optris 成像系統專為工業環境中的固定式應用而最佳化，採用非冷卻前視紅外線（FLIR）熱成像相機架構與非冷卻二維成像輻射熱計，可產生紅外光譜範圍內的輻射熱影像。

相較於傳統線掃描系統，非冷卻輻射熱計技術在可靠性、成本效益與耐用性方面具有明顯優勢。所有 Optris 紅外線相機皆於德國完成設計、開發與製造，確保在嚴苛工業環境中仍可維持長期穩定的量測表現。

III. 緊湊堅固機構設計｜固定式與外掛式安裝彈性

Optris Xi 400 LT USB 熱像儀具備緊湊、堅固且防水的結構設計，適用於固定安裝與外掛式安裝方式，可在各類工業製造環境中長時間穩定運作。

其耐用的機構設計，能為需要在製造過程中進行精確紅外線溫度測量的製程工程師提供可靠且一致的性能。同時，產品配備類比與數位輸出以及製程接口，便於整合至工業機械與設備，作為控制與監測系統的輸入來源。

IV. 高速連線與影像分析能力｜製程監測與系統整合應用

Optris Xi 400 LT USB 熱像儀可透過 USB 連接埠與電腦連接，並支援最高 80 Hz 的幀速率，適合監測快速熱變化的製程。尤其在線上掃描模式下，可對在任何給定時間僅部分可見的運動物體進行成像。

本產品搭配免費的 PIX Connect 軟體，提供線掃描、影像合併與熱點偵測等進階功能，並支援完整的熱影像處理與溫度資料擷取；同時亦提供軟體開發工具包（SDK），供系統整合商開發客製化應用。產品並相容多種工業級配件，包括可將工作溫度範圍擴展至 250°C 的水冷外殼，以及在多塵環境中維持鏡頭清潔的空氣吹掃裝置，另提供多種機械安裝配件、電氣接口與連接線纜，以滿足不同應用需求。

Optris Xi 400 LT USB 規格

產品型號 Model Number	Xi 400 LT USB 18° × 14°	Xi 400 LT USB 29° × 22°	Xi 400 LT USB 53° × 38°	Xi 400 LT USB 80° × 54°
感測器 Detector
光學解析度 Optical resolution	382 × 288 像素	382 × 288 像素	382 × 288 像素	382 × 288 像素
像素間距 Pixel pitch	17 µm	17 µm	17 µm	17 µm
感測器 Detector	非制冷探測器	非制冷探測器	非制冷探測器	非制冷探測器
光譜範圍 Spectral Range	8–14 µm	8–14 µm	8–14 µm	8–14 µm
光學濾光片 Optical Filter	可選： CO₂ 10.6 微米	可選： CO₂ 10.6 微米	可選： CO₂ 10.6 微米	可選： CO₂ 10.6 微米
幀率 Frame rate	80 Hz （可切換至 27 Hz）	80 Hz （可切換至 27 Hz）	80 Hz （可切換至 27 Hz）	80 Hz （可切換至 27 Hz）
光學 Optical
視野 Field of View	18° × 14°	29° × 22°	53° × 38°	80° × 54°
焦距 Focal length [mm]	20.0	12.7	7.7	5.4
F值／光圈值 F Number	1.1	0.9	0.9	0.9
光學分辨率 Distance to Spot ratio (D:S)	390 : 1	239 : 1	128 : 1	78 : 1
目標最小距離 Minimum Distance to target	350 mm	350 mm	250 mm	200 mm
可互換光學元件 Interchangeable optics	不可更換	不可更換	不可更換	不可更換
測量 Measurement
目標溫度範圍 Object Measurement Range	-20 – 100 °C -20 – 900 °C 200 – 1500 °C	-20 – 100 °C -20 – 900 °C 200 – 1500 °C	-20 – 100 °C -20 – 900 °C 200 – 1500 °C	-20 – 100 °C -20 – 900 °C 200 – 1500 °C
精度 Accuracy	±2 °C 或 ±2% 以較大者為準	±2 °C 或 ±2% 以較大者為準	±2 °C 或 ±2% 以較大者為準	±2 °C 或 ±2% 以較大者為準
熱靈敏度 NETD	50 mK	50 mK	50 mK	50 mK
最小可偵測光斑尺寸（IFOV）：1 像素 Smallest detectable Spot Size IFOV: 1 pixel	0.3 mm	0.5 mm	0.7 mm	0.8 mm
最小可測量光斑尺寸 Smallest measurable Spot Size MFOV	0.9 mm	1.5 mm	2.1 mm	2.4 mm
測量視場 MFOV Measurement Field of View	3 × 3 像素	3 × 3 像素	3 × 3 像素	3 × 3 像素
熱機時間 Warm-up time	10 min	10 min	10 min	10 min
發射率／透射率／反射率 Emissivity / Transmissivity / Reflectivity	可調整範圍： 0.100–1.100	可調整範圍： 0.100–1.100	可調整範圍： 0.100–1.100	可調整範圍： 0.100–1.100
