Optris PI 640i LT – 高精度高解析度VGA紅外線熱像儀

商品編號

產品資訊

Optris PI 640i 是一款具備 VGA 解析度的固定式熱像儀，可擷取 640 × 480 像素、具完整溫度資訊的熱影像與影片。工作波段為 8～14 µm，測溫範圍涵蓋 −20 °C 至 1500 °C，適合工業製程、品質檢測及研究開發等連續非接觸式溫度監測應用。

PI 640i 採用 17 µm 像素間距，兼具高靈敏度與低雜訊表現，熱靈敏度最低可達 25 mK，有助於辨識細微溫差。量測目標僅需涵蓋 3 × 3 像素，即可進行局部溫度量測，方便分析小型零組件及細部熱分布。

相機提供可更換鏡頭，涵蓋 15° × 11° 望遠鏡頭至 120° × 100° 超廣角視場，可依工作距離、目標尺寸與監測範圍選擇配置。採用抗反射鍍膜長波紅外線光學元件與堅固金屬外殼，搭配內部溫度補償，有助於維持穩定的輻射測溫表現。

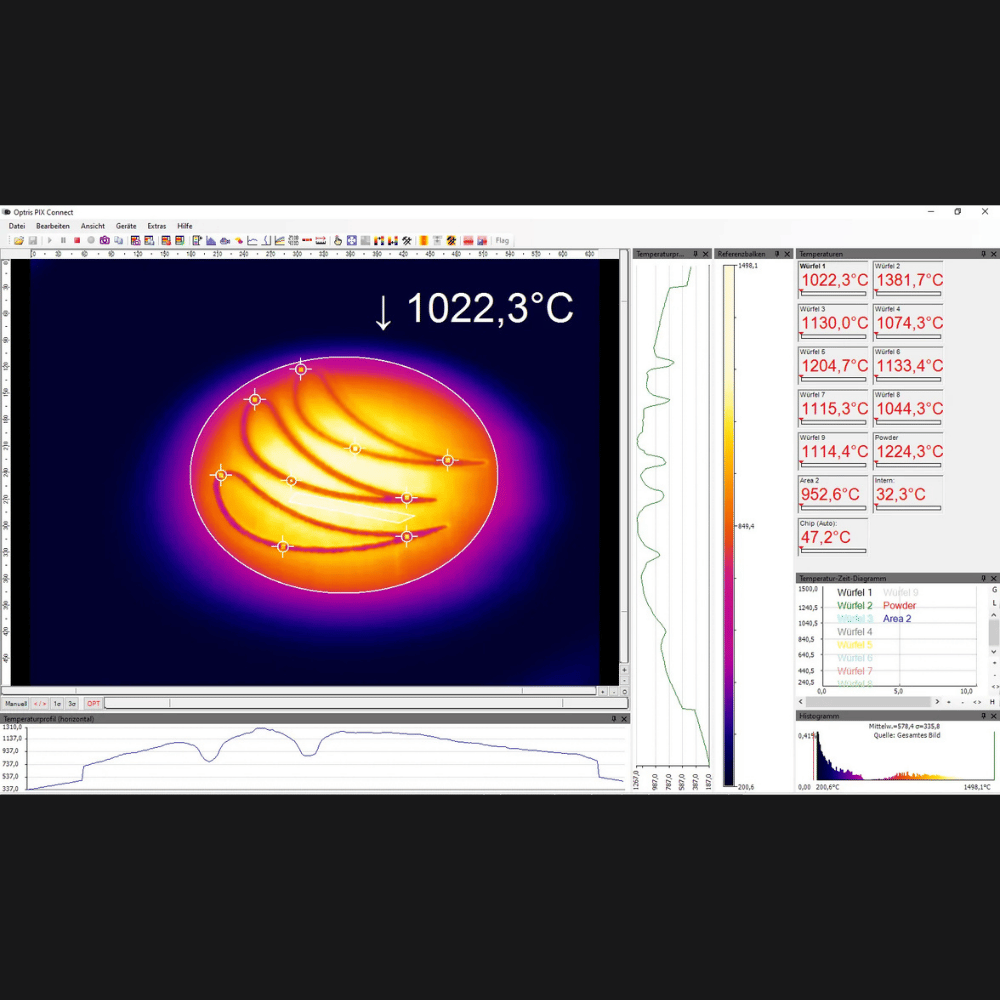

全畫面更新率為 32 Hz，高速子畫面模式可達 125 Hz，適合記錄快速溫度變化及短暫熱點；每個像素的溫度資訊可隨影像同步輸出。搭配免費 PIX Connect 軟體，可進行即時監控與詳細分析，另可提供校正證書，滿足量測追溯需求。

機身後方的製程介面可透過隨附線材提供類比與數位訊號，傳送量測值並支援硬體觸發與同步，方便連接製程控制系統或主控制器。另提供 SDK 及 Windows、Linux 驅動程式，支援客製化應用、資料擷取與系統整合。

PI 640i 可搭配保護視窗、濾光片及工業防護配件，因應不同現場環境。針對微小目標的溫度分析，亦可選用專用顯微鏡頭，進一步觀察細部熱影像。

產品特色

VGA 成像與細微溫差辨識

640 × 480 像素解析度，熱靈敏度最低可達 25 mK，支援 3 × 3 像素小區域量測。

可更換鏡頭與超廣角視野

提供望遠至超廣角鏡頭選擇，120° × 100° 視場角可涵蓋大範圍監測區域。

全畫面與高速子畫面模式

全畫面更新率為 32 Hz，高速子畫面模式可達 125 Hz，掌握快速溫度變化與短暫熱點。

製程介面與軟體整合

搭配免費 PIX Connect 與類比／數位製程介面，支援分析、觸發及同步，並提供 Windows／Linux 開發支援。

產品描述與功能深度解析

I. 短波紅外線熱成像技術｜專為金屬增材製造應用設計

Optris PI 08M 是一款短波紅外線熱像儀，結合先進設計、高性價比與高精度測量能力。該設備針對 0.78 至 0.82 μm 的光譜範圍進行最佳化，適用於對複雜物體進行非接觸式熱成像。PI 08M 專為採用近紅外線 (NIR) 和二氧化碳 (CO2) 雷射的金屬增材製造流程設計，可精確獲取表面溫度數據。其寬廣的溫度測量範圍、高精度以及可配置的視場角選項，使其能夠滿足多種工業領域對高精度溫度監測的需求。

II. 短波光譜優勢｜提升金屬與反射材料測量可靠性

一般而言，非反射材料在長波紅外線光譜範圍內通常具有較均勻且穩定的發射率；然而金屬與其他反射材料在這些波長的發射率較低，可能降低溫度測量的可靠性。PI 08M 紅外線相機所採用的短波探測能力，與大多數金屬的峰值發射率相對應，能夠提升遠距離溫度測量的可靠度。依據普朗克輻射定律，短波紅外線區域具有更高的輻射強度，因此能降低發射率變化對溫度測量重複性的影響。對於高溫下的反射材料進行精確測量時，短波長紅外線熱像儀如 PI 08M 是理想的選擇。該設備在德國製造，專為嚴苛工業環境設計，相較於長波長熱像儀能提供更高的精度、準確度與測量重複性。

III. 高溫量測與高速影像擷取｜適用動態製程監測

PI 08M 採用寬廣的光譜範圍設計，測量溫度範圍為 575°C 至 1900°C，可連續監測多種高溫製程，適用於多數近紅外線與二氧化碳雷射加工應用。其高距離光斑尺寸比使設備能夠在較遠距離下仍保持精確的溫度量測能力。為滿足不同應用需求，此紅外線熱像儀提供多種幀速率與子影像模式。在 764 × 480 像素解析度下，幀速率可達 32 Hz，能呈現清晰且細節豐富的熱影像；在 382 × 288 像素解析度下，幀速率可提升至 80 Hz，適合監測快速移動的物體。對於需要更高速溫度偵測的應用，系統亦可在 72 × 56 像素解析度下以 1 kHz 的幀速率運作，以捕捉瞬時的溫度變化。

IV. 線掃描監測與系統整合能力｜適用嚴苛工業環境

PI 08M 亦支援 764 × 8 像素、1 kHz 取樣率的寬幅子影像模式，特別適用於線掃描應用，可沿連續線進行精確的溫度監測，滿足多種工業與科研測量需求。該紅外線熱像儀透過 USB 連接埠與電腦連接，可輕鬆整合至既有系統中。設備搭配 PIX Connect 軟體使用，可啟用線掃描、影像合併及熱影像處理等進階功能，使研究人員與製程工程師能夠進行完整的溫度資料擷取與分析。PIX Connect 同時提供開發套件，供系統整合商開發客製化軟體解決方案。PI 08M 亦可搭配多種適用於惡劣環境的配件，例如水冷式外殼可將工作溫度範圍擴展至 315°C，而空氣吹掃裝置則可在多塵環境中保持鏡頭清潔。此外，機械安裝附件、電氣介面與連接電纜等完整配件組合，使 PI 08M 能夠靈活整合至各種工業系統與應用場景。

Optris PI 640i LT 規格

產品型號 Model Number	PI 640i LT 120° × 100°	PI 640i LT 15° × 11°	PI 640i LT 90° × 64°	PI 640i LT 60° × 45°	PI 640i LT 33° × 25°
感測器 Detector
光學解析度 Optical resolution	640 × 480 像素	640 × 480 像素	640 × 480 像素	640 × 480 像素	640 × 480 像素
像素間距 Pixel pitch	17 µm	17 µm	17 µm	17 µm	17 µm
感測器 Detector	非制冷探測器	非制冷探測器	非制冷探測器	非制冷探測器	非制冷探測器
光譜範圍 Spectral Range	8–14 µm	8–14 µm	8–14 µm	8–14 µm	8–14 µm
光學濾光片 Optical Filter	可選： CO₂ 10.6 µm	可選： CO₂ 10.6 µm	可選： CO₂ 10.6 µm	可選： CO₂ 10.6 µm	可選： CO₂ 10.6 µm
幀率 Frame rate	全解析度：32 Hz 線掃描：125 Hz	全解析度：32 Hz 線掃描：125 Hz	全解析度：32 Hz 線掃描：125 Hz	全解析度：32 Hz 線掃描：125 Hz	全解析度：32 Hz 線掃描：125 Hz
光學 Optical
視野 Field of View	120° × 100°	15° × 11°	90° × 64°	60° × 45°	33° × 25°
焦距 Focal length [mm]	3.5	41.5	7.7	10.5	18.7
F值／光圈值 F Number	1.0	1.0	0.8	0.8	0.8
光學分辨率 Distance to Spot ratio (D:S)	61 : 1	800 : 1	105 : 1	181 : 1	354 : 1
目標最小距離 Minimum Distance to target	200 mm	500 mm	200 mm	200 mm	300 mm
可互換光學元件 Interchangeable optics	可更換	可更換	可更換	可更換	可更換
測量 Measurement
目標溫度範圍 Object Measurement Range	-20–1500 °C -20–900 °C	-20–900 °C -20–1500 °C	-20–900 °C -20–1500 °C	-20–900 °C -20–1500 °C	-20–900 °C -20–1500 °C
精度 Accuracy	±2 °C 或 ±2% 以較大者為準	±2 °C 或 ±2% 以較大者為準	±2 °C 或 ±2% 以較大者為準	±2 °C 或 ±2% 以較大者為準	±2 °C 或 ±2% 以較大者為準
熱靈敏度 NETD	無	無	無	無	無
最小可偵測光斑尺寸（IFOV）：1 像素 Smallest detectable Spot Size IFOV: 1 pixel	1.2 mm	0.2 mm	0.7 mm	0.4 mm	0.3 mm
最小可測量光斑尺寸 Smallest measurable Spot Size MFOV	3.6 mm	0.6 mm	2.1 mm	1.2 mm	0.9 mm
測量視場 MFOV Measurement Field of View	3 × 3 像素	3 × 3 像素	3 × 3 像素	3 × 3 像素	3 × 3 像素
熱機時間 Warm-up time	10 min	10 min	10 min	10 min	10 min
發射率／透射率／反射率 Emissivity / Transmissivity / Reflectivity	可調整範圍： 0.100–1.100	可調整範圍： 0.100–1.100	可調整範圍： 0.100–1.100	可調整範圍： 0.100–1.100	可調整範圍： 0.100–1.100
