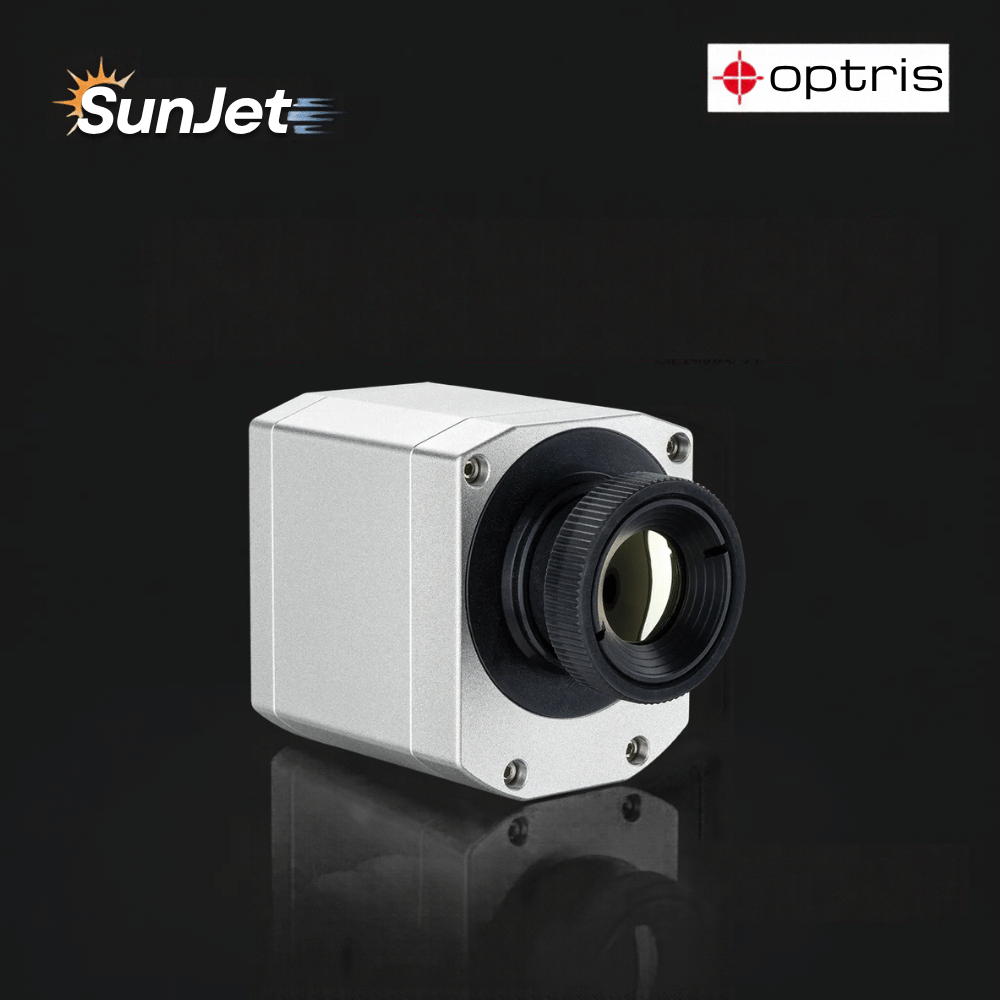

Optris PI 450i G7 – 用於玻璃產業的精密紅外線熱像儀

商品編號

產品資訊

Optris PI 450i G7 是一款專為玻璃表面溫度量測設計的紅外線熱像儀，採用 7.9 µm G7 波段，對應玻璃具有高放射率的光譜區域，有助於在不同觀測角度下維持可靠的表面溫度量測。標準測溫範圍為 150 °C 至 900 °C，並可經原廠校正擴充至 1500 °C，適合玻璃高溫製程的持續監控。

PI 450i G7 搭載 382 × 288 像素非制冷微測輻射熱計感測器，可提供具溫度資訊的熱影像，支援精確且可重複的分析。17 µm 像素間距與 3 × 3 像素量測區域，可用於觀察局部細節；搭配可更換鏡頭，使用者可依目標尺寸與工作距離選擇適合的視場角。針對輻射測溫設計的光學系統，可減少影像失真，維持畫面各區域溫度讀值的一致性。

最高 80 Hz 的影像更新率可追蹤快速產線與移動物件，減少動態影像模糊。相機可於最高 80 °C 的環境溫度下運作，適合安裝於高溫製程附近；高熱靈敏度則有助於辨識細微溫差，掌握製程中的溫度變化。

搭配 PIX Connect 軟體，可使用線掃描、冷熱點搜尋、直方圖、時間－溫度曲線、溫度剖面及影像合併等功能。透過製程介面，可進一步整合至現場控制系統，滿足製程監控與自動化需求。

本產品於德國製造，可選配水冷防護外殼，適用於最高 315 °C 的環境溫度；空氣吹掃裝置則有助於保持光學元件清潔。另可提供校正證書，其校正可追溯至德國 PTB 或美國 NIST，滿足量測追溯與品質文件管理需求。

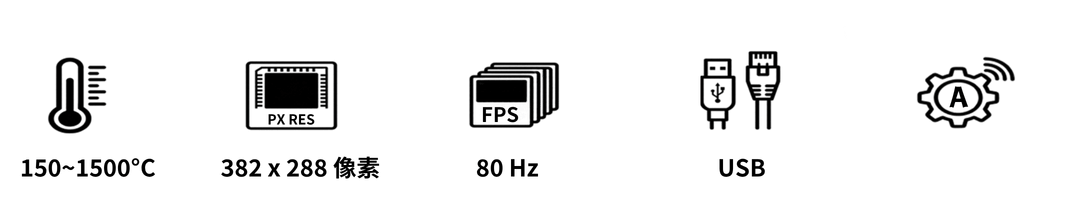

產品特色

玻璃專用 7.9 µm 波段

針對玻璃高放射率波段設計，測溫 150°C～900°C，可經原廠校正擴充至 1500°C。

高速成像與細節量測

382 × 288 像素與最高 80 Hz 更新率，支援 3 × 3 像素小區域量測及可更換鏡頭。

完整熱影像分析工具

搭配 PIX Connect，支援線掃描、冷熱點搜尋、直方圖、溫度曲線與影像合併。

高溫環境配件與校正追溯

相機適用最高 80°C 環境，可選配水冷及空氣吹掃，並提供可追溯校正證書。

產品描述與功能深度解析

I. 高性能紅外線熱像技術｜專為玻璃製程與科研應用設計

PI 450i G7 是一款高性能紅外線熱像儀，專為研究人員與製程工程師打造，適用於遠端溫度測量以及科研與製程控制應用。該設備標配中等解析度與優異影像品質，測量溫度範圍為 150°C 至 900°C，並可透過校準擴展至 1500°C。熱像儀採用 382 × 288 像素的非製冷微測輻射熱計探測器來產生熱影像，並延續 Optris Precision 系列一貫的高精度測量與清晰成像特性。對於玻璃材料而言，發射率是影響精確溫度測量的關鍵因素，且會受到不同應用條件影響。G7 所採用的 7.9 µm 特殊光譜範圍與玻璃材料的最高發射率相匹配，可最大限度降低反射率與透射率的影響，從而實現可靠的非接觸式溫度測量。此外，此波長範圍內玻璃表面發射率對觀測角度的依賴性較低，因此即使在傾斜觀察角度下也能準確量測表面溫度。

II. 高品質光學系統｜精確量測小型目標區域

PI 450i G7 採用 17 µm 像素間距設計，僅需 3 × 3 個像素即可對小面積區域進行精確測量。其高品質且大尺寸的光學元件可提供清晰、畸變小且亮度均勻的影像表現。使用者可依應用需求選擇多種可互換鏡頭，以獲得最佳視角與測量精度，進一步提升量測靈活性。此外，這款熱像儀每秒可拍攝高達 80 張影像，使其非常適合快節奏的工業生產環境。高速成像能力能有效減少運動模糊，即使在物體移動的情況下也能確保準確的溫度讀數。

III. PIX Connect 軟體平台｜完整熱影像分析與線掃描功能

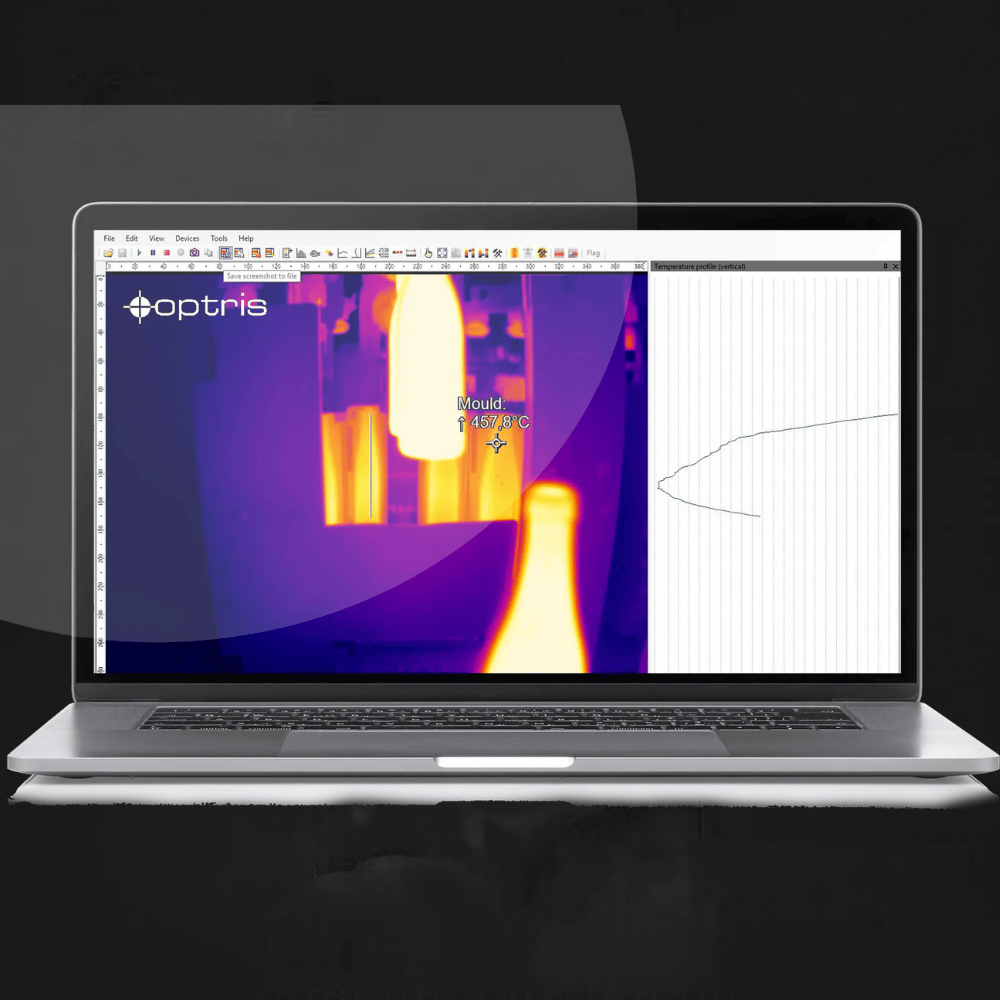

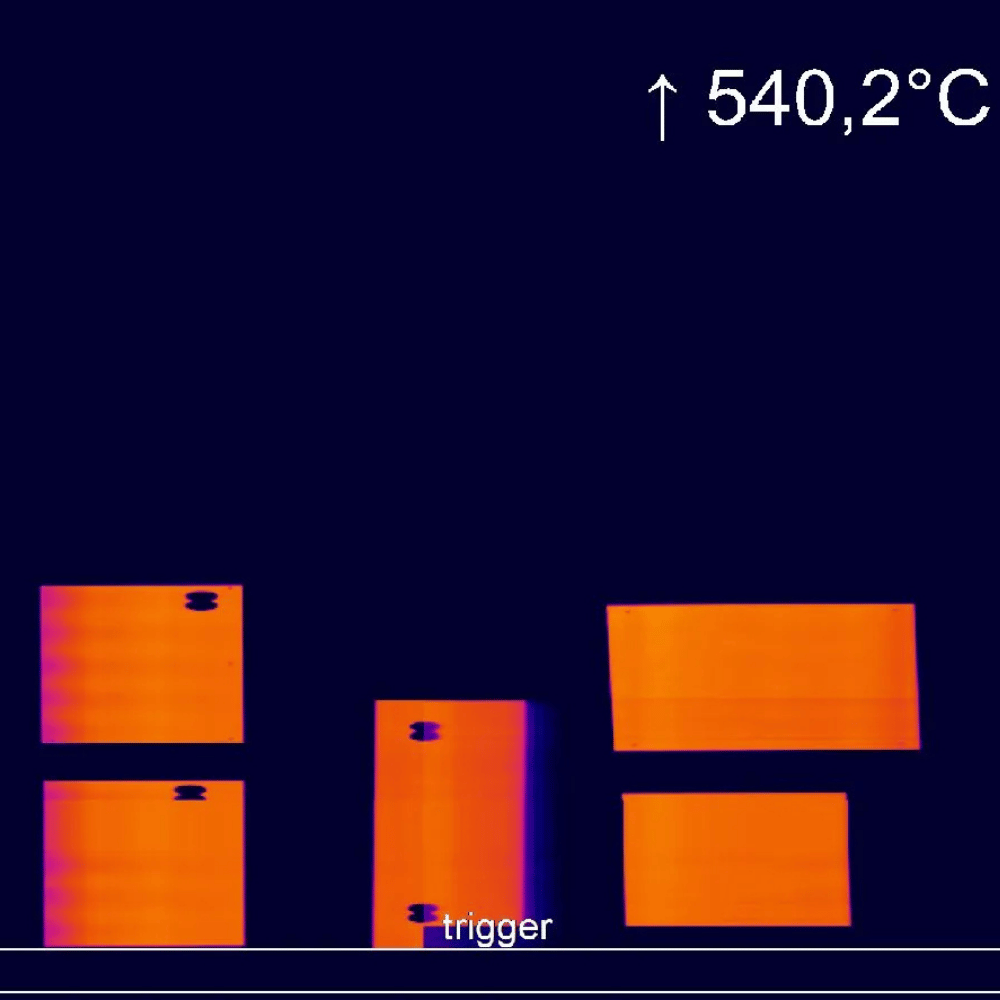

PI 450i G7 可搭配 Optris PIX Connect 軟體使用，該軟體可免費下載並提供免費更新。PIX Connect 軟體包含多種熱影像分析工具，例如熱點與冷點定位、直方圖分析、溫度曲線分析、影像相減以及其他影像處理功能。透過這個基於 PC 的平台，使用者可以從影像中的任意像素提取並記錄完整校準的溫度測量值，並能從即時或錄製的熱影像影片中提取時間—溫度資料。系統還支援對任意形狀與大小區域的最高、最低與平均溫度監測，以及複雜警報訊號分析。儲存的熱影像影片可逐幀回放，以捕捉與儲存輻射影像，並可在溫度波動期間觸發快照。PI 450i G7 亦為玻璃產業提供全新的線掃描方式，PIX Connect 的線掃描功能可將相機影像轉換為沿單線顯示的連續溫度變化，使生產線溫度監控更加直觀。相較於使用點探測器與旋轉鏡的傳統線掃描器，此方法更加緊湊、成本更低且設定更簡單。

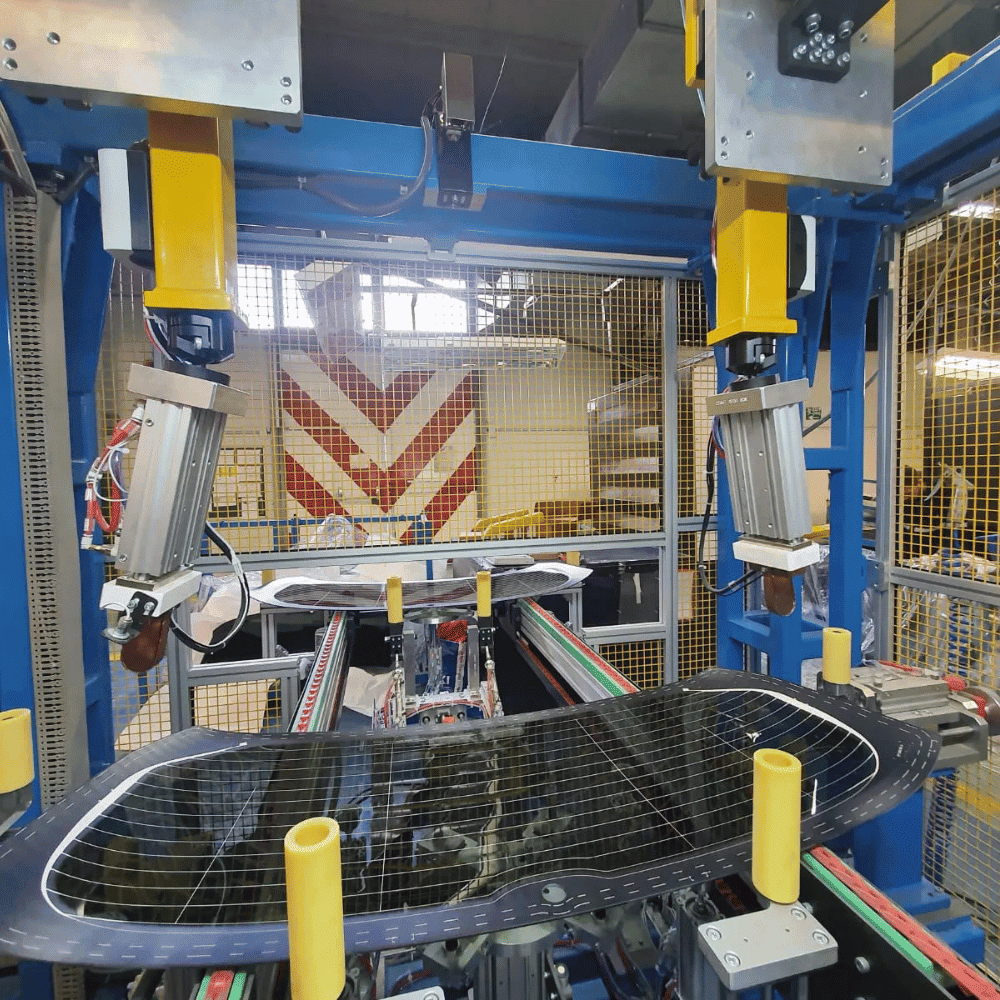

IV. 工業整合與耐用設計｜適用嚴苛製程環境

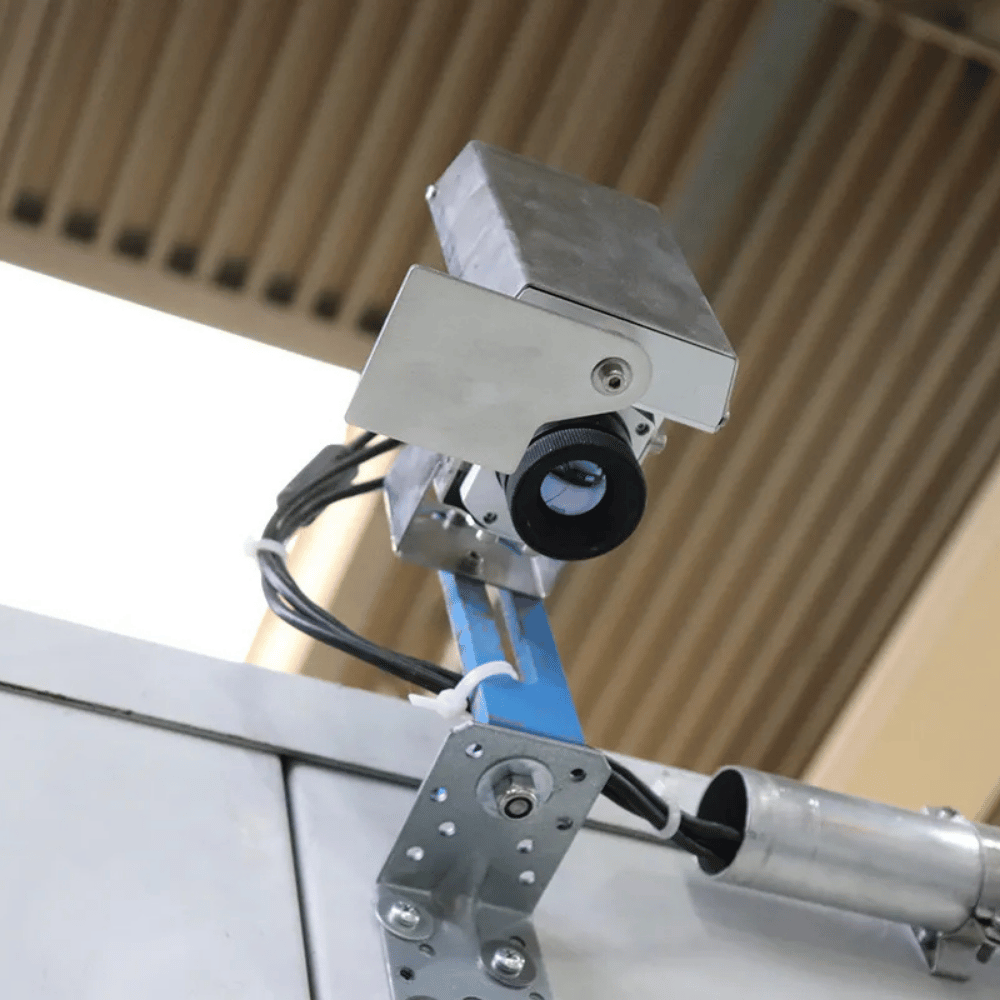

將熱像儀作為線性掃描器使用，可從偵測器陣列中選擇任意一條線進行監測，使系統更加緊湊且具成本效益。透過軟體設定線的位置與大小，使用者在系統配置過程中可獲得更大的靈活性，同時仍可取得完整紅外線影像以提供更多背景資訊。這些功能有助於系統設定與最佳化，也能透過微小開口測量移動物體的表面溫度，對於玻璃產業而言尤其重要，因為溫度會直接影響玻璃品質。PI 450i G7 的相機頭設計緊湊，可從實驗室工作台靈活應用到工廠狹小空間，其最高 80°C 的環境溫度額定值使其在嚴苛條件下仍能穩定運作。我們提供多種配件以支援極端製程環境，包括可在高達 315°C 環境溫度下保護相機的水冷外殼、避免灰塵與蒸氣影響光學品質的空氣吹掃裝置，以及具整合加熱功能的戶外外殼。透過工業製程介面附件，溫度與警報資料可透過電流或繼電器輸出傳送至 PLC 或其他控制系統，並支援外部觸發功能以在達到預設溫度時捕捉影像或視訊。PI 450i G7 由德國設計與製造，並提供校準證書，以滿足工業測量與可追溯性文件的需求。

Optris PI 450i G7 規格

產品型號 Model Number	PI 450i G7 18° × 14°	PI 450i G7 29° × 22°	PI 450i G7 53° × 38°	PI 450i G7 80° × 54°
感測器 Detector
光學解析度 Optical resolution	382 × 288 像素	382 × 288 像素	382 × 288 像素	382 × 288 像素
像素間距 Pixel pitch	17 µm	17 µm	17 µm	17 µm
感測器 Detector	非制冷探測器	非制冷探測器	非制冷探測器	非制冷探測器
光譜範圍 Spectral Range	7.9 µm	7.9 µm	7.9 µm	7.9 µm
光學濾光片 Optical Filter	整合式	整合式	整合式	整合式
幀率 Frame rate	80 Hz （可切換至 27 Hz）	80 Hz （可切換至 27 Hz）	80 Hz （可切換至 27 Hz）	80 Hz （可切換至 27 Hz）
光學 Optical
視野 Field of View	18° × 14°	29° × 22°	53° × 38°	80° × 54°
焦距 Focal length [mm]	20.0	12.7	7.7	5.7
F值／光圈值 F Number	1.1	0.9	0.9	0.9
光學分辨率 Distance to Spot ratio (D:S)	386 : 1	239 : 1	126 : 1	79 : 1
目標最小距離 Minimum Distance to target	450 mm	350 mm	250 mm	200 mm
可互換光學元件 Interchangeable optics	可更換	可更換	可更換	可更換
測量 Measurement
目標溫度範圍 Object Measurement Range	150–1500 °C	150–1500 °C	150–1500 °C	150–1500 °C
精度 Accuracy	±2 °C 或 ±2% 以較大者為準	±2 °C 或 ±2% 以較大者為準	±2 °C 或 ±2% 以較大者為準	±2 °C 或 ±2% 以較大者為準
熱靈敏度 NETD	無	無	無	無
最小可偵測光斑尺寸（IFOV）：1 像素 Smallest detectable Spot Size IFOV: 1 pixel	0.4 mm	0.5 mm	0.6 mm	0.9 mm
最小可測量光斑尺寸 Smallest measurable Spot Size MFOV	1.2 mm	1.5 mm	1.8 mm	2.7 mm
測量視場 MFOV Measurement Field of View	3 × 3 像素	3 × 3 像素	3 × 3 像素	3 × 3 像素
熱機時間 Warm-up time	10 min	10 min	10 min	10 min
發射率／透射率／反射率 Emissivity / Transmissivity / Reflectivity	可調整範圍： 0.100–1.100	可調整範圍： 0.100–1.100	可調整範圍： 0.100–1.100	可調整範圍： 0.100–1.100
