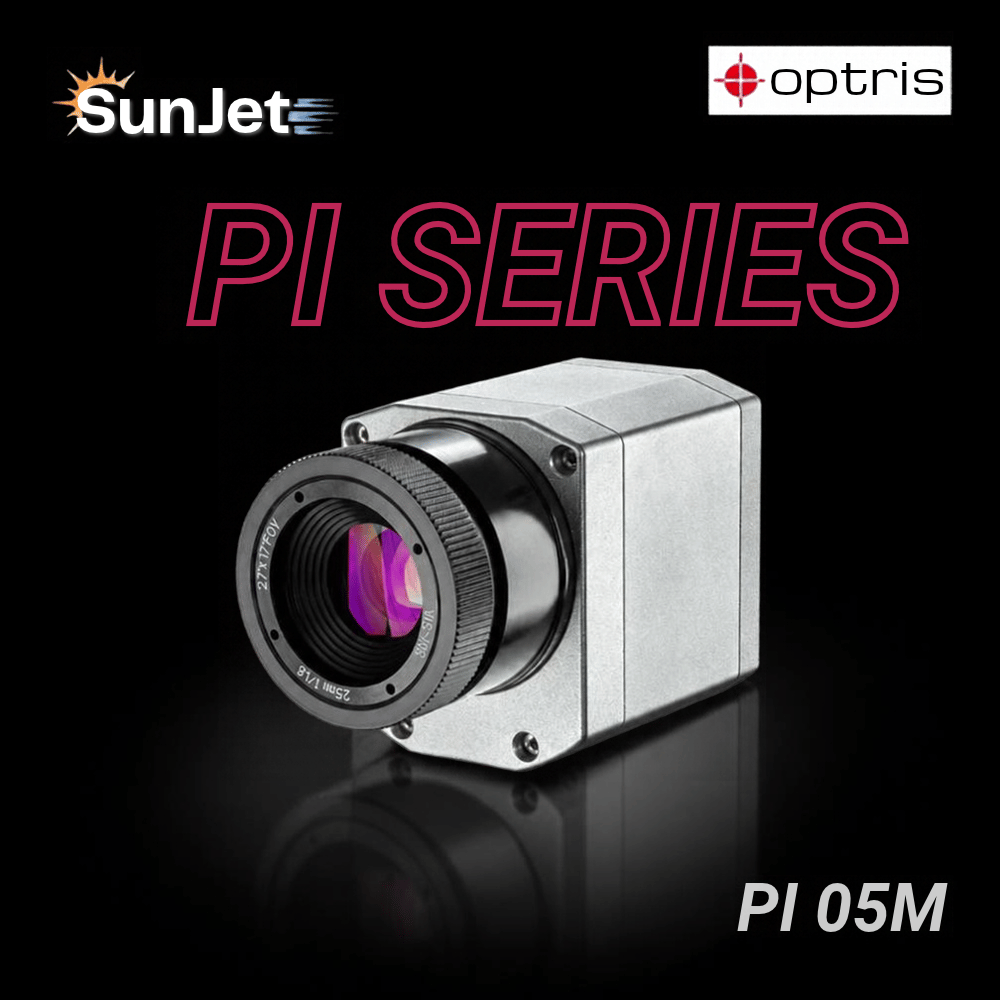

Optris PI 05M – 用於超高溫材料的精密超短波紅外線熱像儀

商品編號

產品資訊

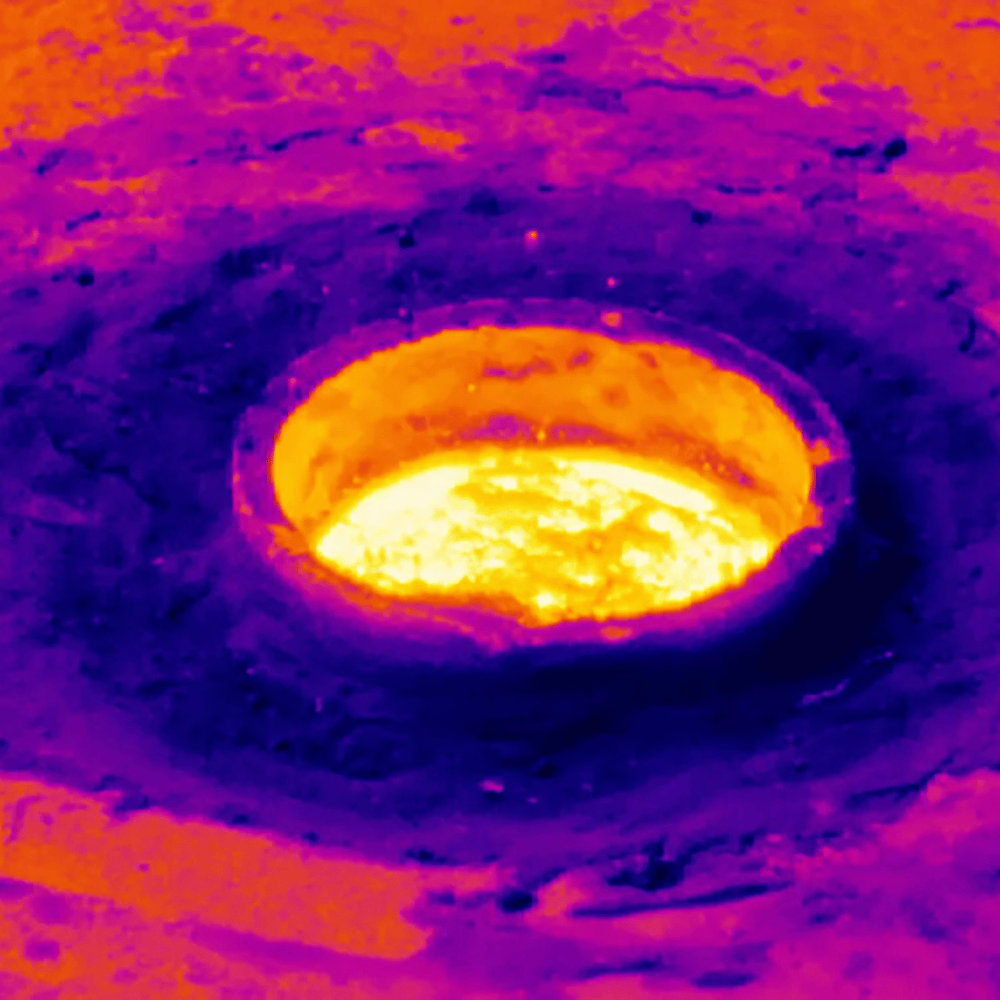

Optris PI 05M 是一款專為熔融金屬合金及近紅外線（NIR）、CO₂ 雷射製程設計的高溫熱像儀，工作波段為 0.50～0.54 µm。相較於長波紅外線系統，此波段適合高溫、反射性金屬目標的量測，有助於降低放射率不確定性與反射造成的誤差，提升量測穩定性及重複性。連續測溫範圍涵蓋 900 °C 至 2450 °C，可應用於高能量製程及高溫材料分析。

PI 05M 配備 27° × 17° 鏡頭，方便在適當工作距離下擷取熱影像與局部溫度。金屬材料在長波波段的放射率通常較低，容易受到環境反射影響；採用較短的量測波段，可降低放射率變化對溫度讀值的影響，適合需要穩定監測的高溫金屬製程。

相機提供多種影像擷取模式，可依製程速度與細節需求選擇。764 × 480 像素模式提供 32 Hz 更新率，保留完整畫面的細節；382 × 288 像素模式可達 80 Hz，適合追蹤快速移動與溫度變化。針對毫秒級事件，72 × 56 像素高速模式最高可達 1 kHz；764 × 8 像素子影像線掃描模式亦可達 1 kHz，適合帶材或接縫的連續溫度監測。

PI 05M 透過 USB 連接，搭配免費 PIX Connect 軟體，即可進行線掃描、影像合併及輻射測溫分析。另提供開發套件，方便系統整合商將相機整合至客製化設備、製程控制與自動化監測系統。

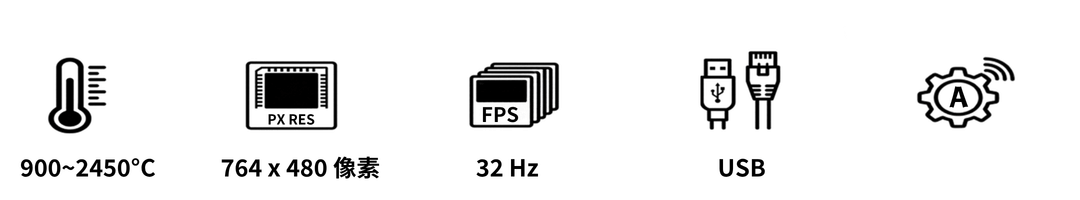

產品特色

高溫金屬與雷射製程量測

採用 0.50～0.54 µm 波段，測溫 900°C～2450°C，適合熔融金屬及 NIR、CO₂ 雷射製程。

高解析與彈性影像模式

764 × 480 像素提供 32 Hz；382 × 288 像素提供 80 Hz，兼顧細節與動態監測。支援類比與數位輸出，響應時間為 1 ms

最高 1 kHz 高速擷取

72 × 56 像素高速模式及 764 × 8 像素線掃描模式皆可達 1 kHz。且搭載高動態範圍 CMOS 探測器

USB 連接與軟體分析

搭配免費 PIX Connect，支援線掃描、影像合併與輻射測溫分析，並提供開發套件。

產品描述與功能深度解析

I. 超短波紅外線熱像技術｜高溫金屬與增材製造應用

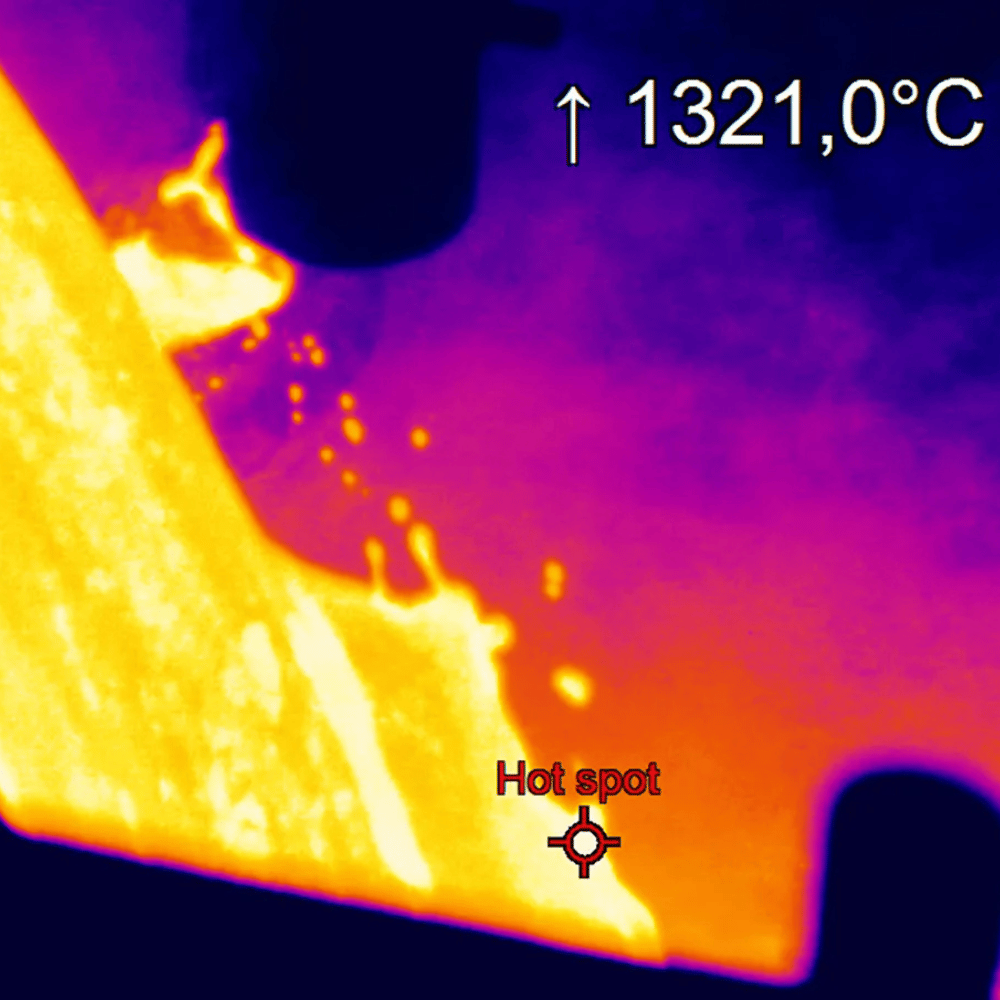

Optris PI 05M 是一款超短波長紅外線熱像儀，專為高溫目標的非接觸式溫度測量而設計。其工作波長位於短波紅外線波段（0.50–0.54 μm），特別適用於熔融金屬等高溫材料的精確溫度分析，也可應用於使用近紅外線 (NIR) 與二氧化碳 (CO2) 雷射的增材製造流程。PI 05M 具備廣泛的溫度測量範圍與高精度量測能力，能夠滿足各種嚴苛的工業應用需求。

II. 短波光譜優勢｜提升金屬與反射材料測量可靠性

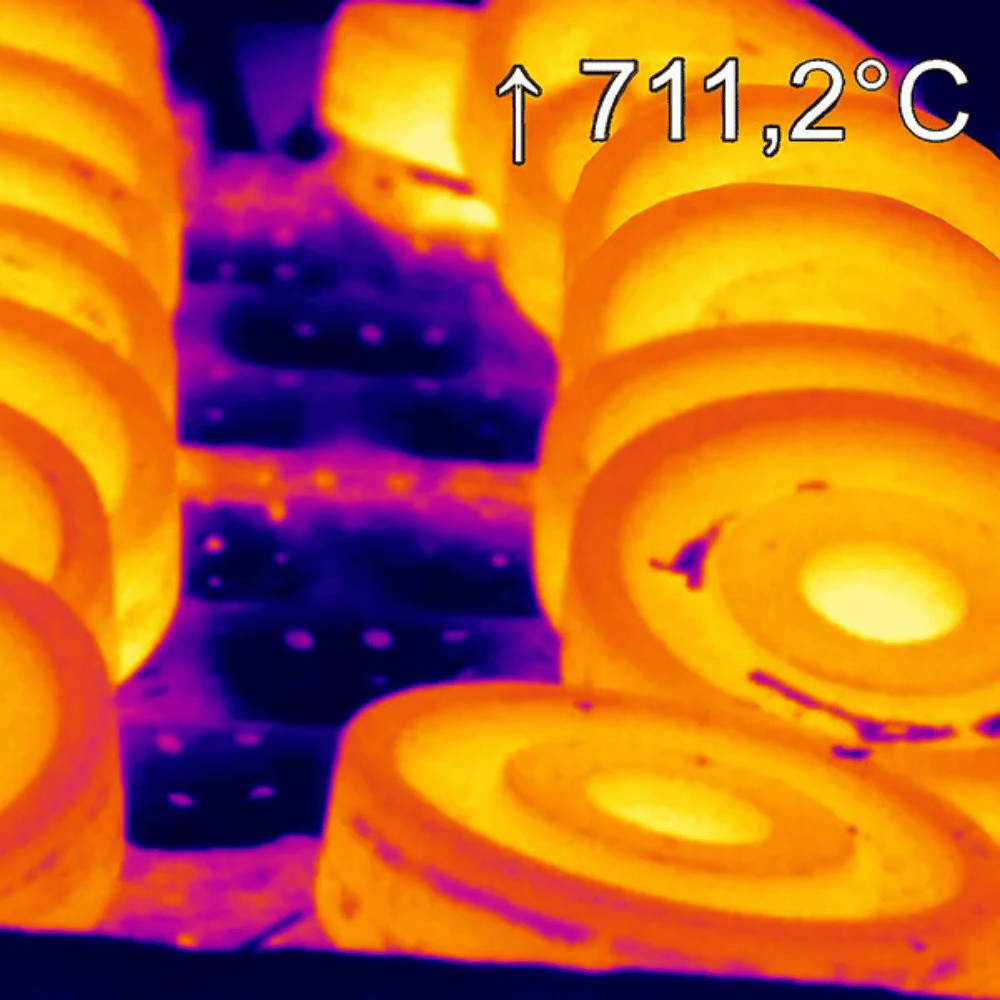

PI 05M 熱像儀配備 27° × 17° 視場角鏡頭，可在工業環境中實現精細的熱成像與精確溫度分析，適合監測高溫材料與複雜的增材製造製程。一般而言，非反射材料通常具有較穩定的發射率，尤其在長波光譜範圍內；然而金屬與反射材料在長波紅外線波段的發射率通常較低，容易降低測量結果的可靠性。PI 05M 所使用的短波波段對應於多數金屬較高的發射率，因此可提升遠距離溫度測量的穩定度與準確性。依據普朗克輻射定律，短波波段能釋放更多紅外線輻射，能有效降低發射率變化對測量重複性的影響。因此，對於高溫反射材料的精確測量，建議採用超短波紅外線熱像儀。PI 05M 在德國製造，符合工業標準，相較於長波紅外線熱像儀具有更高的精度、準確度與重複性。

III. 高溫量測與高速影像擷取｜適用快速製程監測

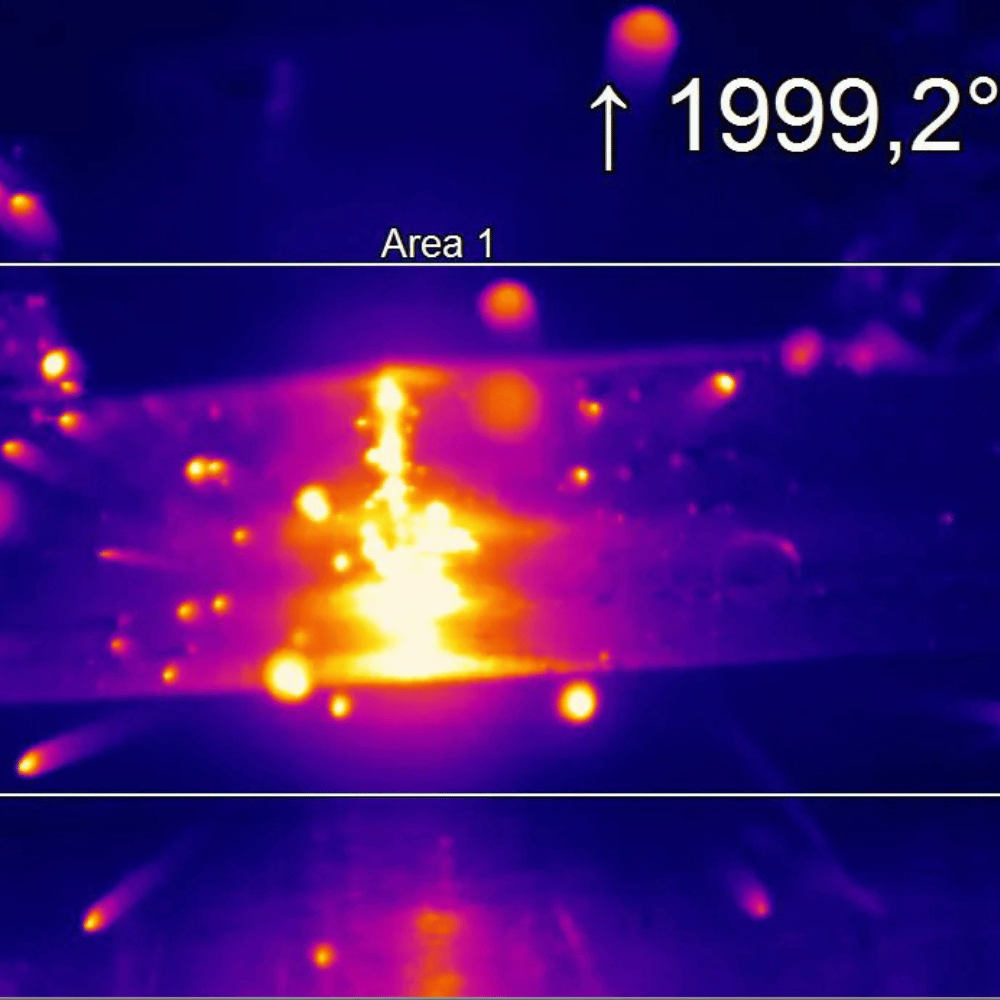

PI 05M 的光譜頻寬為 0.50–0.54 μm，連續測量溫度範圍為 900°C 至 2450°C，適用於熔融金屬、高溫材料及多數近紅外線與 CO2 雷射加工應用。該熱像儀提供多種幀速率與子影像模式，可依不同應用需求進行調整。在 764 × 480 像素解析度下，其幀速率為 32 Hz，可提供高品質熱影像；在 382 × 288 像素模式下，幀速率可提升至 80 Hz，適合監測快速移動的物體或動態製程。對於溫度快速變化的應用情境，系統亦可在 72 × 56 像素解析度下以 1 kHz 的幀速率運作，以精確捕捉瞬時熱變化。

IV. 線掃描與系統整合能力｜適用嚴苛工業環境

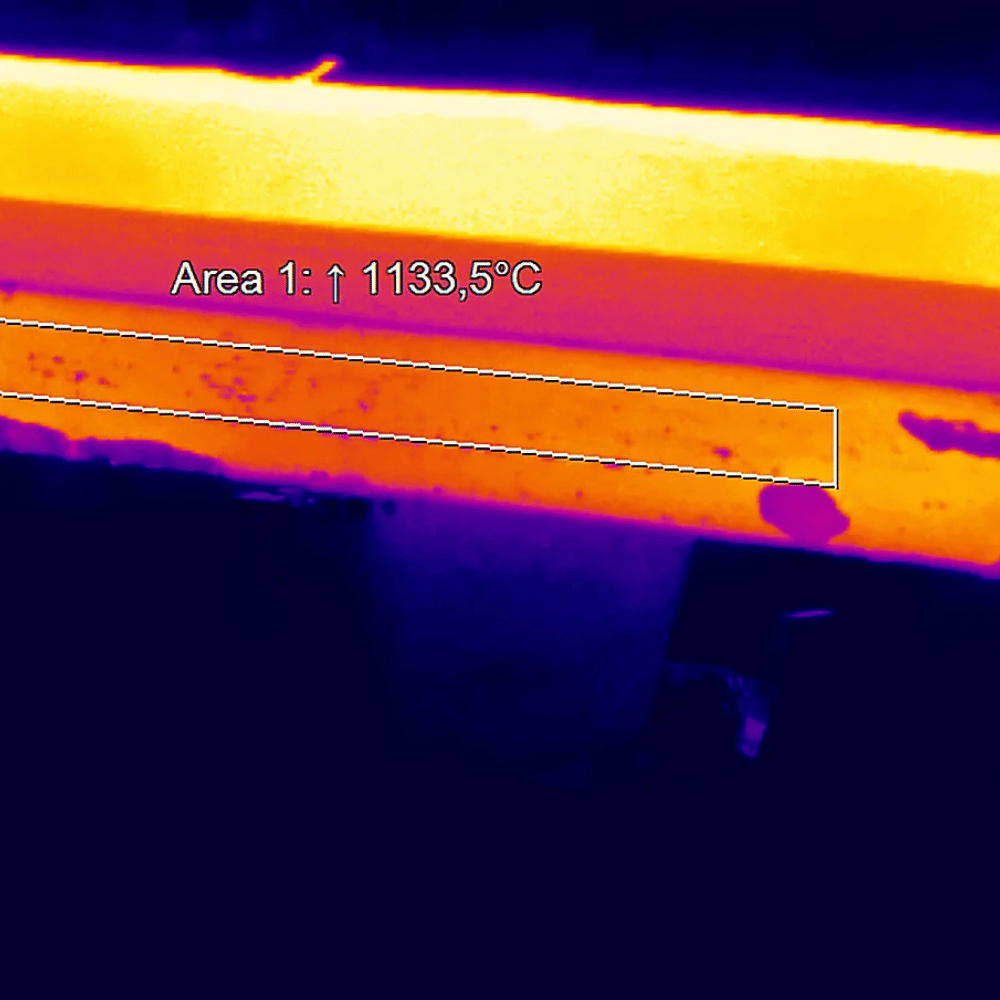

PI 05M 還提供 764 × 8 像素、1 kHz 取樣率的子影像模式，專為線掃描應用而設計，可沿著連續線進行精確的溫度監測，支援多種工業量測與成像任務。此熱像儀透過 USB 連接電腦，並相容於 PIX Connect 軟體，該軟體提供線掃描、影像合併及熱影像處理等功能，並可進行完整的溫度資料擷取。PIX Connect 軟體免費提供，亦為需要客製化整合的系統整合商提供開發套件。PI 05M 同時可搭配多種專為惡劣環境設計的配件，例如水冷外殼可將熱像儀的工作溫度範圍擴展至 315°C，而空氣吹掃裝置則可在多塵環境中保持鏡頭清潔。此外，機械安裝組件、電氣介面與連接電纜等配件可協助將 PI 05M 無縫整合至既有工業系統，確保熱成像應用的穩定與可靠運作。

Optris PI 05M 規格

產品型號 Model Number	PI 05M 41° × 25°	PI 05M 13° × 8°	PI 05M 27° × 17°
感測器 Detector
光學解析度 Optical resolution	764 × 480 像素	764 × 480 像素	764 × 480 像素
像素間距 Pixel pitch	15 µm	15 µm	15 µm
感測器 Detector	CMOS	CMOS	CMOS
光譜範圍 Spectral Range	500–540 nm	500–540 nm	500–540 nm
光學濾光片 Optical Filter	無	無	無
幀率 Frame rate	子幀模式：80 Hz（可切換至 27 Hz）快速子幀模式：1 kHz 線掃描：1 kHz	子幀模式：80 Hz（可切換至 27 Hz）快速子幀模式：1 kHz 線掃描：1 kHz	子幀模式：80 Hz（可切換至 27 Hz）快速子幀模式：1 kHz 線掃描：1 kHz
光學 Optical
視野 Field of View	41° × 25°	13° × 8°	27° × 17°
焦距 Focal length [mm]	16.0	50.0	25.0
F值／光圈值 F Number	2.0	2.8	1.8
光學分辨率 Distance to Spot ratio (D:S)	255 : 1	833 : 1	561 : 1
目標最小距離 Minimum Distance to target	100 mm	500 mm	100 mm
可互換光學元件 Interchangeable optics	可更換	可更換	可更換
測量 Measurement
目標溫度範圍 Object Measurement Range	900–2450 °C	900–2450 °C	900–2450 °C
精度 Accuracy	對於溫度低於 2000 °C 的物體： 27/32/80 Hz 時讀數的 ±1% / 1 kHz 時讀數的 ±1.5% 對於溫度高於 2000 °C 的物體： 27/32/80 Hz 時讀數的 ±2% / 1 kHz 時讀數的 ±2.5%
熱靈敏度 NETD	< 2 K (1400 °C / 27 Hz 至 1 kHz)	< 2 K (1400 °C / 27 Hz 至 1 kHz)	< 2 K (1400 °C / 27 Hz 至 1 kHz)
最小可偵測光斑尺寸（IFOV）：1 像素 Smallest detectable Spot Size IFOV: 1 pixel	0.1 mm	0.2 mm	0.1 mm
最小可測量光斑尺寸 Smallest measurable Spot Size MFOV	0.4 mm	0.8 mm	0.4 mm
測量視場 MFOV Measurement Field of View	4 × 4 像素	4 × 4 像素	4 × 4 像素
熱機時間 Warm-up time	10 min	10 min	10 min
發射率／透射率／反射率 Emissivity / Transmissivity / Reflectivity	可調整範圍： 0.100–1.100	可調整範圍： 0.100–1.100	可調整範圍： 0.100–1.100
